ドライブレコーダー DRY-TW7600d 機能・仕様

特定家電量販店

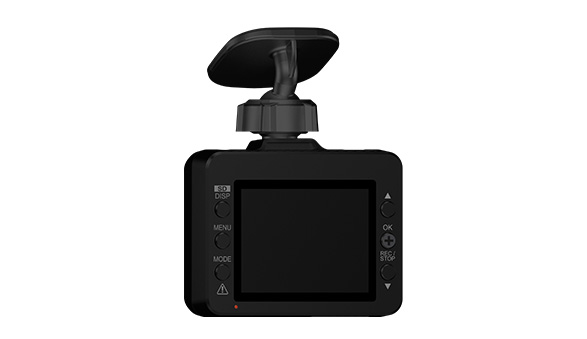

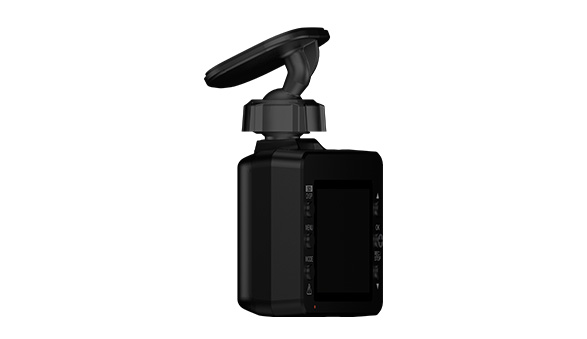

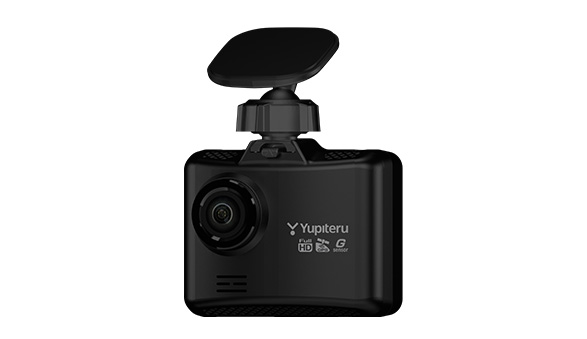

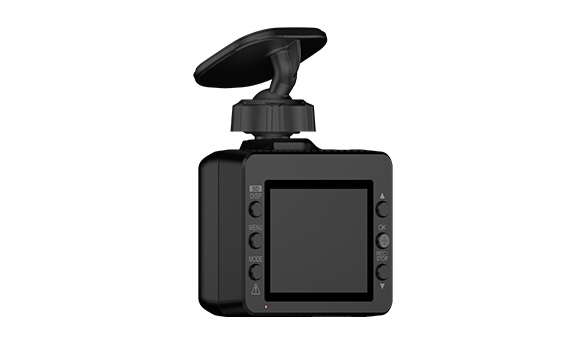

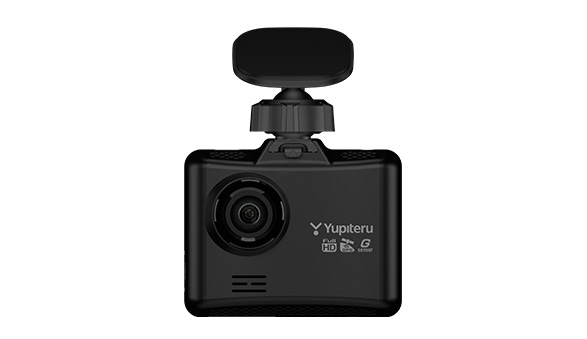

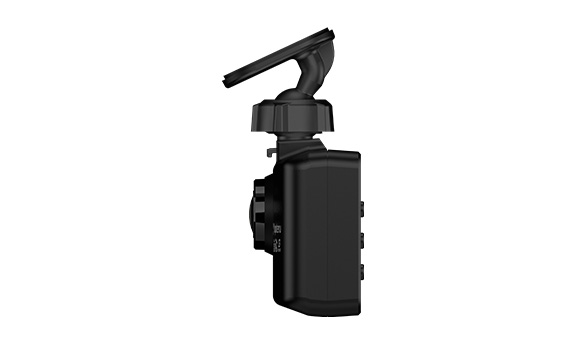

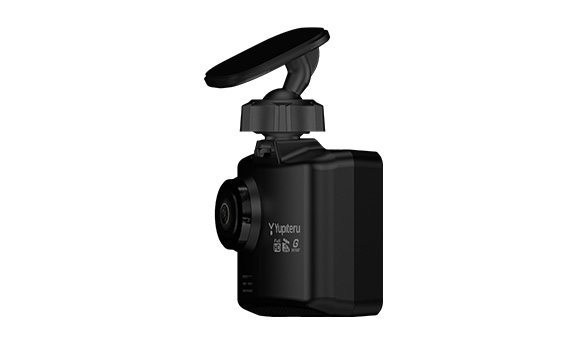

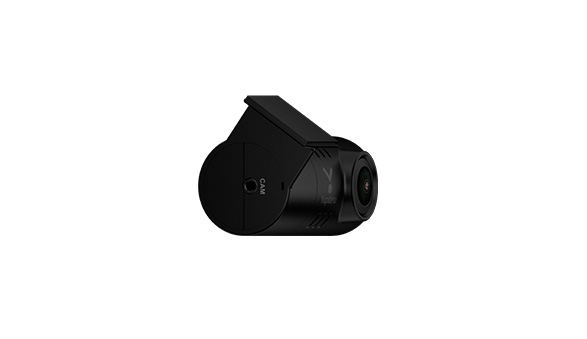

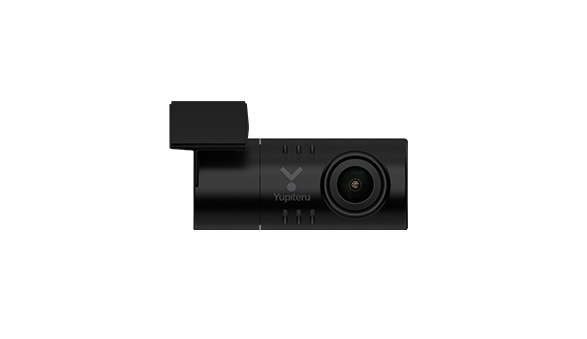

フロントカメラユニット

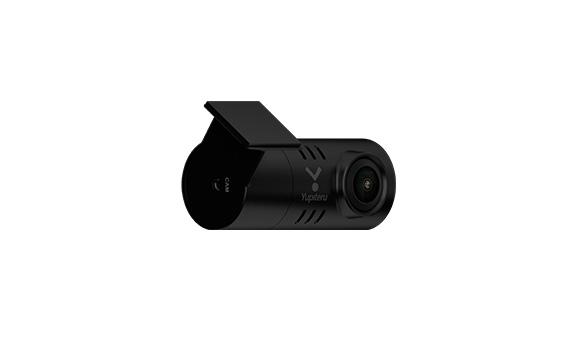

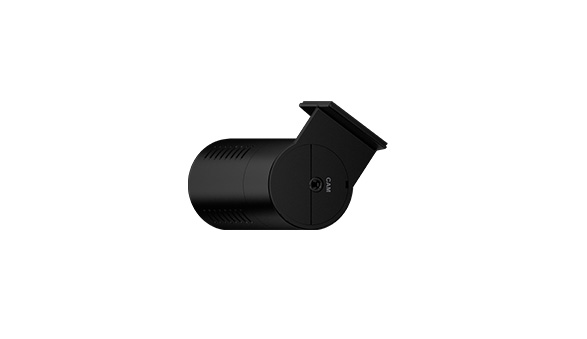

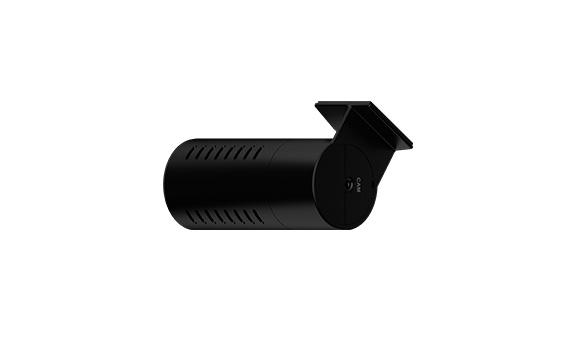

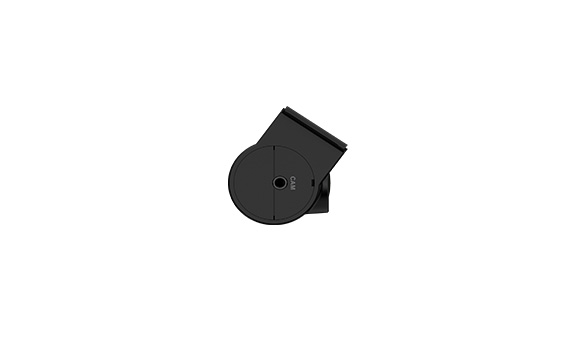

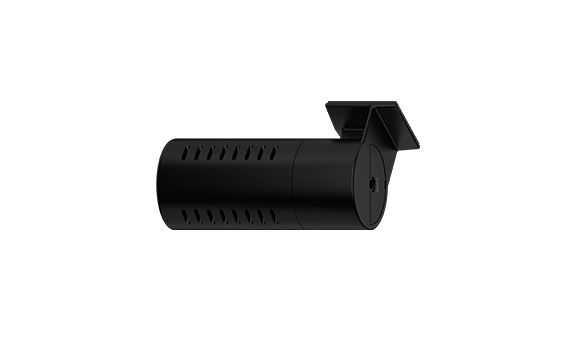

リアカメラユニット

機能比較表

機能・仕様

JANコード 4968543713114
外形寸法 [フロント] 64(幅)×49(高)32(奥行)mm
※取付ブラケット(テープ貼付)装着時85(高さ)mm(窓ガラス25°想定の場合)
[リア] 58(幅)×25(直径)mm
※取付ブラケット(テープ貼付)装着時35(高さ)mm(窓ガラス25°想定の場合)
本体重量 [フロント] 約69g(microSDカード含む)
[リア] 約19g
記録媒体 microSDカード(16GB付属)
8~32GB対応(Class10以上)
カメラ 映像素子 [フロント]200万画素カラーCMOS
[リア]100万画素カラーCMOS
レンズ画角 [フロント] 対角160°
[リア] 対角150°
最大記録画角*1 [フロント] 対角160°(水平138°、垂直85°)
[リア] 対角150°(水平120°、垂直62°)
記録解像度 [フロント]200万画素
[リア]100万画素
1080P HD(1920×1080) ※フロントカメラのみ
720P(1280×720)
GPS
Gセンサー 有(感度設定可能)
画質 [フロント]HDR
記録方式 常時録画
イベント記録(Gセンサー記録、ワンタッチ記録(手動録画))
録画ファイル構成 1分、27分*2単位
音声 ON/OFF可能
フレームレート*3 [フロント] 27.5コマ/秒
[リア] 30コマ/秒
映像ファイル形式 MOV
記録映像再生方法 PCビューアソフト
Windows標準のWindows Media Player
電源電圧 DC12V(5V入力)
消費電力 5W
動作温度範囲 -10℃ ~+60℃
製品保証期間 1年(消耗品は除く)
付属品 5Vコンバーター付電源直結コード(約4m)(1)
フロントカメラ用ブラケット(1)
リアカメラ用ブラケット(1)
リアカメラ用両面テープ(1)
リアカメラケーブル(約9m)(1)
ドライブレコーダー搭載ステッカー(1)
microSDカード <16GB>(1)
取扱説明書・保証書(1)
  • *1 解像度により記録される視野角が変化します。また超広角レンズのため、視野角の水平、垂直と対角の比率は異なります。
  • *2 タイムラプスモード中のみ。
  • *3 タイムラプスモード中は、1コマ/秒。
  • ※ PCビューアソフトはこちらからダウンロードしてください。
  • ※ PCビューアソフトはWindows専用です。

取付けイメージ

2カメラモデル接続イメージ図

リアカメラケーブルの役割

リアカメラユニットへの電源供給と、撮影された映像をフロントカメラユニットへ伝送します。

DRY-TW7600d付属のリアカメラケーブルは、片端がストレート型プラグなので配線時に便利です。

記録方式

常時録画

走行時の録画は、車両のエンジンON/OFF に連動して自動的に記録を開始/ 終了します。SDカードの容量が上限に達した場合は、古い映像に上書きします。上書きをしない設定も可能です。

常時録画の録画ファイル構成

1ファイルあたり約1分で生成します。

常時録画の録画時間の目安

microSD
カード容量
フロント:1080P HD
リア:720P
(初期値)
フロント:720P
リア:720P
32GB 約102分 約153分
16GB(付属品) 約51分 約76分
8GB 約25分 約39分
  • ※上記値は目安で、絶対保障値ではありません。

イベント記録

常時録画中、Gセンサー(加速度センサー)によって衝撃を検知すると、事故前後の一定時間の映像を常時記録で上書きされないよう専用フォルダに保存します。センサー感度は0.1G単位で設定できるので、様々な車両に合わせた感度設定ができます。記録ボタンを押して専用フォルダに保存することもできます。

※上書きされないようにするには「上書きモード」の設定が必要です。

イベント記録の録画ファイル構成

1ファイルあたり約1分で生成します。

イベント記録(Gセンサー記録 / ワンタッチ記録)の録画時間の目安

microSD
カード容量
フロント:1080P HD
リア:720P
(初期値)
フロント:720P
リア:720P
32GB 約32分 / 約25分 約48分 / 約38分
16GB(付属品) 約16分 / 約12分 約24分 / 約19分
8GB 約8分 / 約6分 約12分 / 約9分
  • ※上記値は目安で、絶対保障値ではありません。

イベント記録の延長録画機能

常時録画のファイルが残り数秒の時にイベントが発生した場合、録画を延長して専用フォルダに保存します。

※秒数によっては延長しません。

上書きモード

SDカードにデータがいっぱいになった時、古いデータに上書きするか選択できます。

  • 上書き禁止

  • 録画の停止

    全ての録画ファイルは上書きされません。

  • 常時録画上書き

  • 上書きして録画を継続

    常時録画ファイルのみ上書きします。
    イベント記録は録画ファイルが上限に達すると録画を停止します。

  • 全て上書き

    初期値

  • 上書きして録画を継続

    全ての録画ファイルを上書きします。

  • ※保護したファイルを削除する場合は、ファイルの保護を解除してから削除するか、SDカードをフォーマットしてください。

タイムラプスモード

駐車記録(別売りオプションが必要)を行う際、録画コマ数を1コマ/秒に変更し、長時間録画に対応します。

  • ※GPSによる自車位置情報は記録されません。

タイムラプスモードの録画構成ファイル

記録映像は1ファイル27分です。

タイムラプスモード中の常時録画の目安

microSD
カード容量
フロント:1080P HD
リア:720P
(初期値)
フロント:720P
リア:720P
32GB 約46時間 約70時間
16GB(付属品) 約23時間 約34時間
8GB 約11時間 約17時間
  • ※上記値は目安で、絶対保障値ではありません。

タイムラプスモード中のGセンサー記録の目安

microSD
カード容量
フロント:1080P HD
リア:720P
(初期値)
フロント:720P
リア:720P
32GB 約14時間 約22時間
16GB(付属品) 約7時間 約11時間
8GB 約3時間 約5時間
  • ※上記値は目安で、絶対保障値ではありません。
