ドライブレコーダー SN-TW81d 機能・仕様

指定店モデル

「本製品SN-TW81dは生産を終了しております」

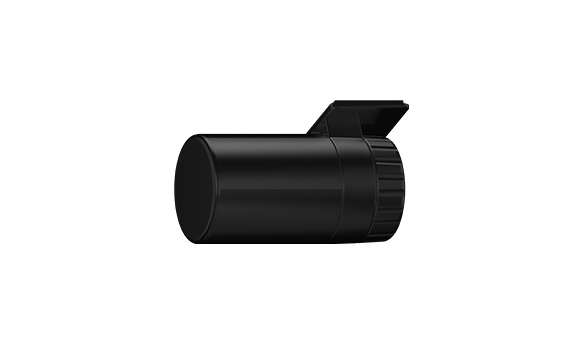

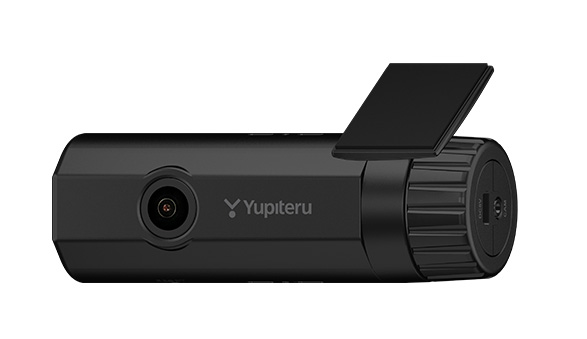

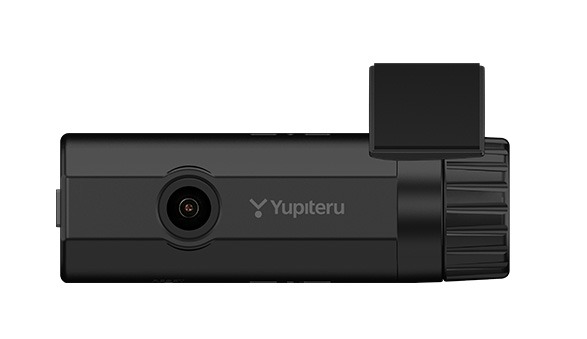

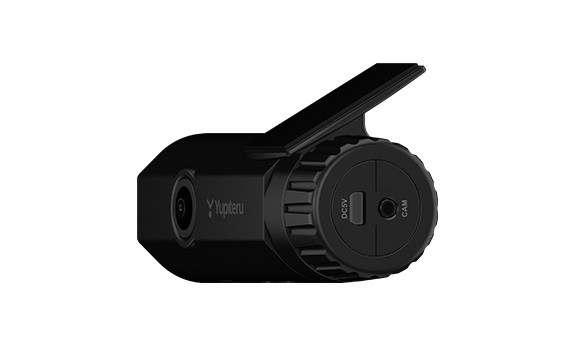

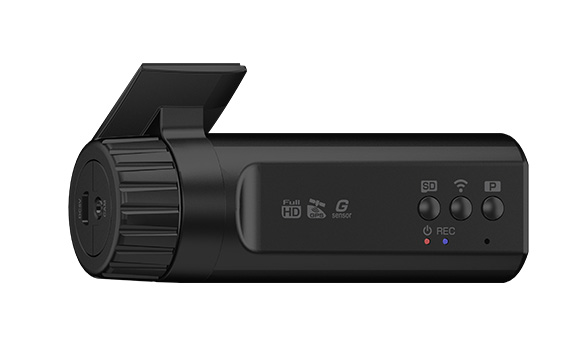

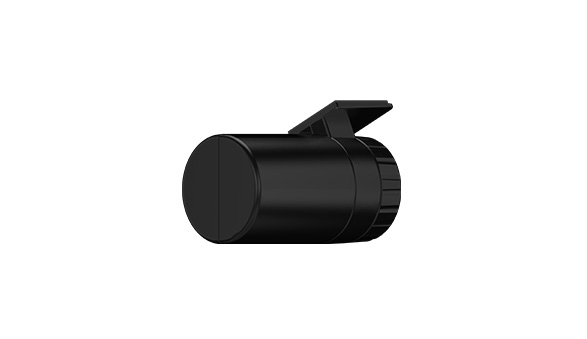

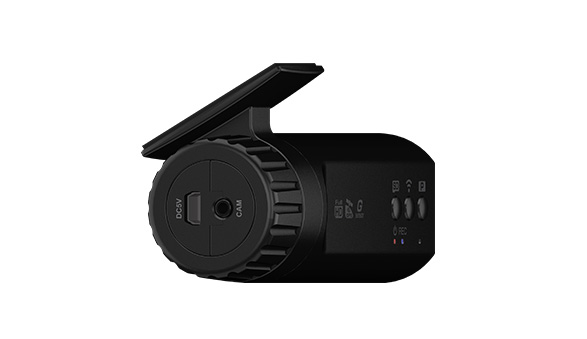

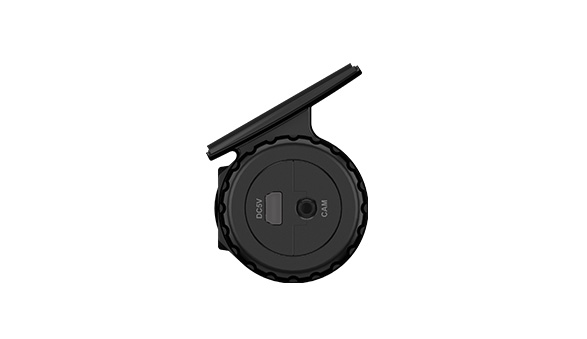

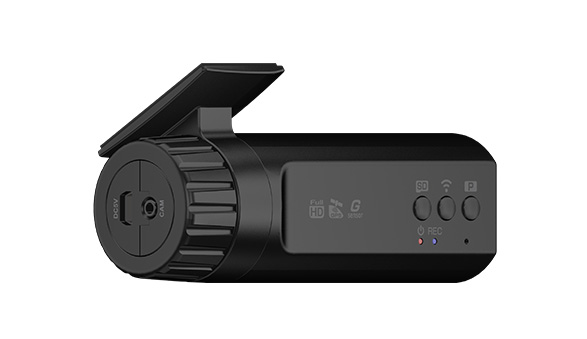

フロントカメラユニット

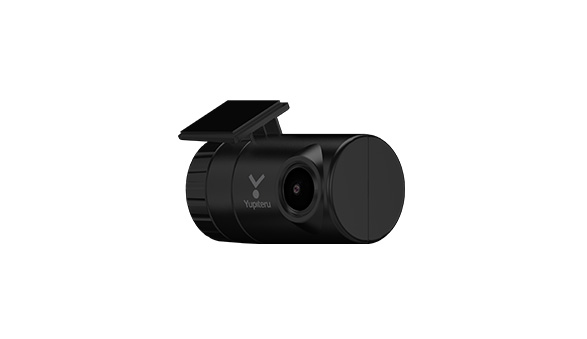

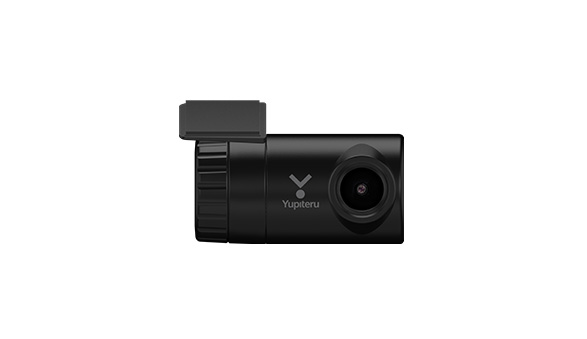

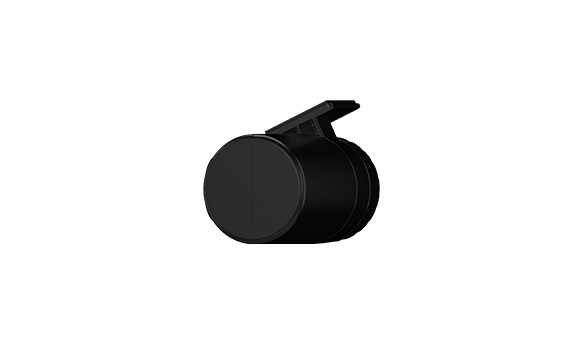

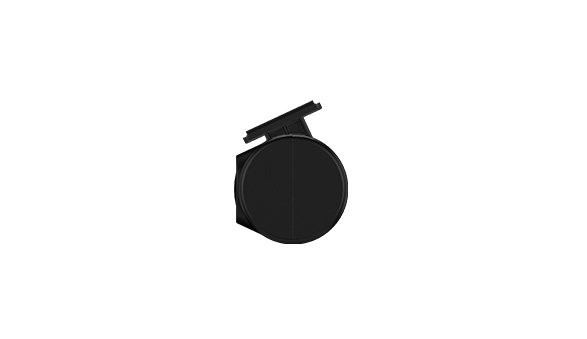

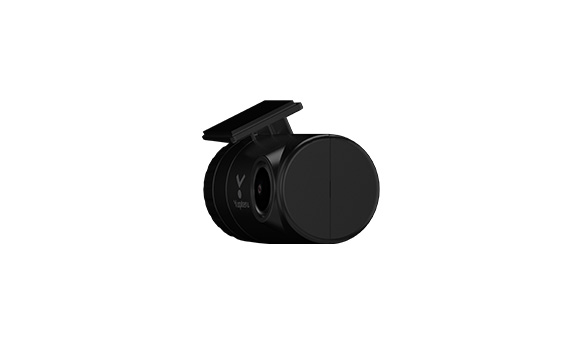

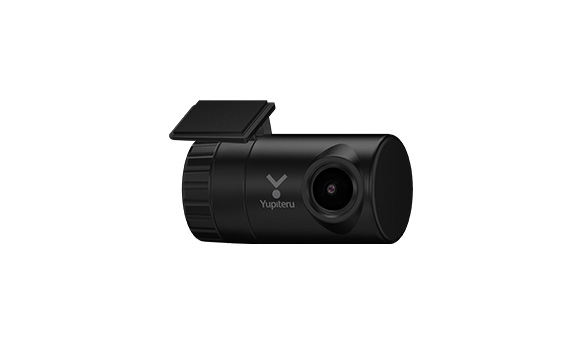

リアカメラユニット

機能比較表

機能・仕様

本機の設定を変更するには、スマートフォン等用のアプリが必要です。

あらかじめお使いのスマートデバイスで、モバイルアプリがインストールできるか確認してください。

JANコード 4968543713268
外形寸法 [フロント] 104(幅)×35(直径)mm
※取付ブラケット(テープ貼付)装着時50(高さ)mm(窓ガラス25°想定の場合)
[リア] 57(幅)×30(直径)mm
※取付ブラケット(テープ貼付)装着時39(高さ)mm(窓ガラス25°想定の場合)
本体重量 [フロント] 約89g(microSDカード含む)
[リア] 約28g
記録媒体 microSDカード(16GB付属)
8~32GB対応(Class10以上)
カメラ 映像素子 [フロント]200万画素カラーCMOS(STARVIS技術搭載)
[リア]200万画素カラーCMOS(STARVIS技術搭載)
レンズ画角 [フロント] 対角158°
[リア] 対角158°
最大記録画角*1 [フロント] 対角158°(水平130°、垂直67°)
[リア] 対角158°(水平130°、垂直67°)
記録解像度 最大200万画素 1080P HD(1920×1080)、720P(1280×720)
GPS
Gセンサー 有(感度設定可能)
画質 HDR
記録方式 常時録画
イベント記録(Gセンサー記録、ワンタッチ記録(手動録画))
録画ファイル構成 30秒、7分*2、14分*2単位
音声 ON/OFF可能
フレームレート 28、14、1コマ*2/秒
映像ファイル形式 MOV
記録映像再生方法 モバイルアプリ
PCビューアソフト
Windows標準の映画&テレビ
電源電圧 DC12V(5V入力)
消費電力 5W
動作温度範囲 -10℃~+60℃
製品保証期間 3年(消耗品は除く)
付属品 5Vコンバーター付電源直結コード(約4m)(1)
フロントカメラ用ブラケット(1)
フロントカメラ用ナット(1)
フロントカメラ用両面テープ(1)
リアカメラケーブル(約9m)(1)
リアカメラ用ブラケット(1)
リアカメラ用ナット(1)
リアカメラ用両面テープ(1)
microSDカード <16GB>(1)
ドライブレコーダー搭載ステッカー(1)
取扱説明書・保証書(1)
  • *1 解像度により記録される視野角が変化します。また超広角レンズのため、視野角の水平、垂直と対角の比率は異なります。
  • *2 タイムラプスモード中のみ。
  • ※ PCビューアソフトはこちら、モバイルアプリはこちらからダウンロードしてください。
  • ※ PCビューアソフトはWindows専用です。

取付けイメージ

2カメラモデル接続イメージ図

リアカメラケーブルの役割

リアカメラユニットへの電源供給と、撮影された映像をフロントカメラユニットへ伝送します。

リアカメラケーブルは、リアカメラ接続側がストレート型プラグなので配線時に便利です。

記録方式

常時録画

走行時の録画は、車両のエンジンON/OFF に連動して自動的に記録を開始/ 終了します。SD カードの容量が上限に達した場合は、古い映像に上書きします。上書きをしない設定も可能です。

常時録画の録画ファイル構成

1ファイルあたり約30秒で生成します。

常時録画の録画時間の目安(28コマ/秒の場合)

microSD
カード容量
フロント:1080P HD
リア:1080P HD
(初期値)
フロント:720P
リア:720P
32GB 約108分 約208分
16GB(付属品) 約54分 約103分
8GB 約26分 約51分

常時録画の録画時間の目安(14コマ/秒の場合)

microSD
カード容量
フロント:1080P HD
リア:1080P HD
フロント:720P
リア:720P
32GB 約176分 約326分
16GB(付属品) 約87分 約162分
8GB 約43分 約80分
  • ※上記値は目安で、絶対保証値ではありません。
  • ※お使いの状況、被写体や周囲環境などの要因により録画可能時間は変化します。

イベント記録

常時録画中、Gセンサー(加速度センサー)によって衝撃を検知すると、事故前後の一定時間の映像を常時記録で上書きされないよう専用フォルダに保存します。センサー感度は0.1G単位で設定できるので、様々な車両に合わせた感度設定ができます。記録ボタンを押して専用フォルダに保存することもできます。

※上書きされないようにするには「上書きモード」の設定が必要です。

イベント記録の録画ファイル構成

1ファイルあたり約30秒で生成します。

延長録画機能

イベントが発生したタイミングにより、発生前又は発生後のファイルを加え4ファイル、約1分間を専用フォルダに保存します。

※秒数によっては延長しません。

イベント記録の記録ファイル数の目安(28コマ/秒の場合)
G(Gセンサー記録) / E(ワンタッチ記録)

microSD
カード容量
フロント:1080P HD
リア:1080P HD
(初期値)
フロント:720P
リア:720P
32GB 72件(G:36件/E:36件) 138件(G:69件/E:69件)
16GB(付属品) 36件(G:18件/E:18件) 68件(G:34件/E:34件)
8GB 16件(G:8件/E:8件) 34件(G:17件/E:17件)

イベント記録の記録ファイル数の目安(14コマ/秒の場合)
G(Gセンサー記録) / E(ワンタッチ記録)

microSD
カード容量
フロント:1080P HD
リア:1080P HD
フロント:720P
リア:720P
32GB 116件(G:58件/E:58件) 216件(G:108件/E:108件)
16GB(付属品) 58件(G:29件/E:29件) 108件(G:54件/E:54件)
8GB 28件(G:14件/E:14件) 52件(G:26件/E:26件)
  • ※最大記録件数は、Gセンサー記録とワンタッチ記録を合わせた件数です。

上書きモード

SDカードにデータがいっぱいになった時、古いデータに上書きするか選択できます。

  • 上書き禁止

  • 録画の停止

    全ての録画ファイルは上書きされません。

  • 常時録画上書き

  • 上書きして録画を継続

    常時録画ファイルのみ上書きします。
    イベント記録は録画ファイルが上限に達すると録画を停止します。

  • 全て上書き

    初期値

  • 上書きして録画を継続

    全ての録画ファイルを上書きします。

タイムラプスモード

駐車監視(別売りオプションが必要)を行う際、録画コマ数を1コマ/秒に変更し、長時間録画に対応します。
記録は早送りで再生します。PCビューアソフトでは、コマ送りでも確認できます。

  • ※GPSによる自車位置情報は記録されません。

タイムラプスモードの録画構成ファイル

記録映像は、フレームレートが28コマ/秒のときは14分、14コマ/秒のときは7分が1ファイルとなります。

タイムラプスモードの録画の目安(28コマ/秒の場合)

microSD
カード容量
フロント:1080P HD
リア:1080P HD
(初期値)
フロント:720P
リア:720P
32GB 約50時間 約100時間
16GB(付属品) 約24時間 約48時間
8GB 約12時間 約24時間

タイムラプスモードの録画の目安(14コマ/秒の場合)

microSD
カード容量
フロント:1080P HD
リア:1080P HD
フロント:720P
リア:720P
32GB 約40時間 約80時間
16GB(付属品) 約20時間 約40時間
8GB 約10時間 約20時間
  • ※上記値は目安で、絶対保証値ではありません。
  • ※お使いの状況、被写体や周囲環境などの要因により録画可能時間は変化します。
