ドライブレコーダー DRY-S100d 機能・仕様一覧

指定店専用モデル

「本製品DRY-S100dは生産を終了しております」

セパレートタイプのドラブレコーダー　DRY-S100d

製品 取付け例

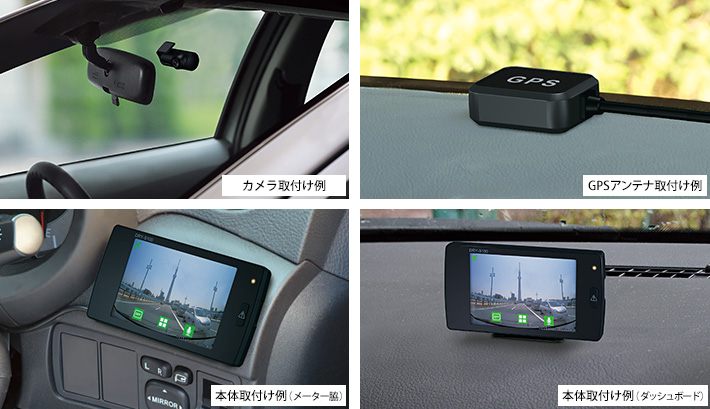

取り付け例
  • ※取扱説明書に従って正しく取付けしてください。
  • ※取付け画像はイメージのため、必要な配線を省略している場合があります。ご使用の際は正しく配線を行わないと機能しません。

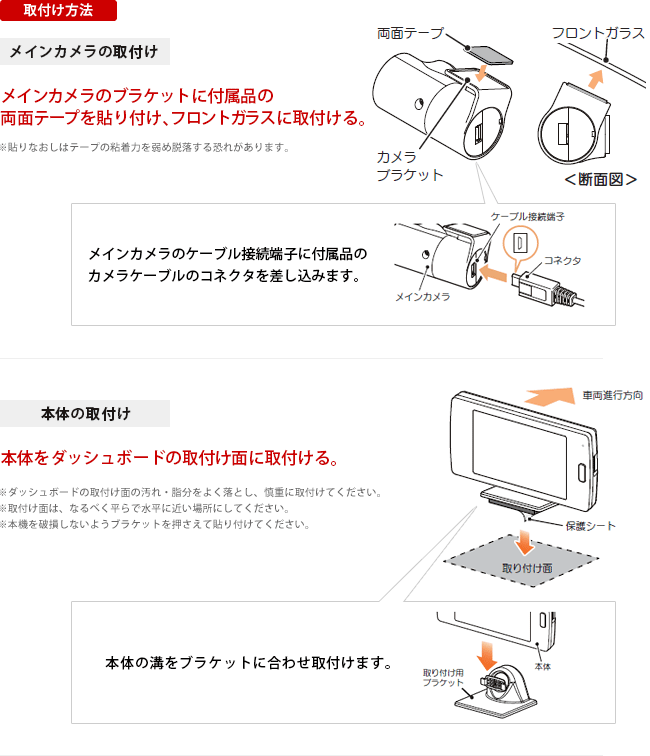

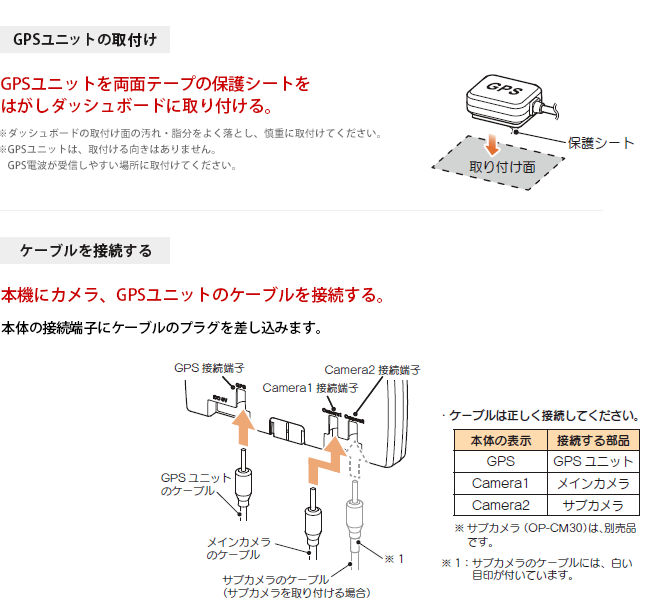

取付け方法取付け方法

DRY-S100dの取付け方法を詳しく見る

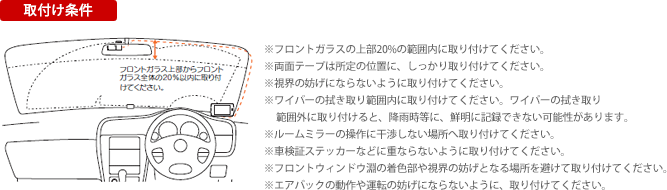

取付け条件

機能・仕様

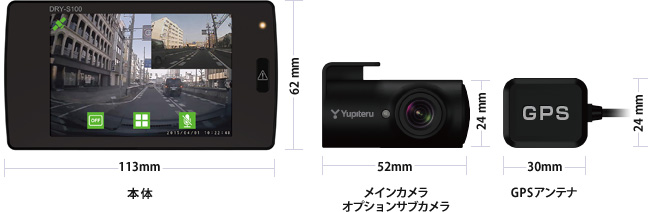

サイズ

外形寸法 本体：113（幅）×62（高さ）×14（奥行）mm（突起部除く）
メインカメラ/オプションサブカメラ：52（幅）×24（直径）mm（突起部除く）
※取付ブラケット（テープ貼付）装着時33（高さ）mm（窓ガラス25°想定の場合）
GPSアンテナ：30（幅）×11（高さ）×24（奥行）mm（突起部除く）
本体重量 本体：約80g(microSDカード含む)
メインカメラ：約21g
オプションサブカメラ：約20g
GPSアンテナ：約41g（接続コード含む）
記録媒体 microSD（8GB付属）
8～32GB対応（Class10以上）
カメラ 映像素子 メインカメラ：100万画素カラーCMOS
オプションサブカメラ：30万画素カラーCMOS
レンズ画角* メインカメラ：対角130°
オプションサブカメラ：119°
最大記録画角* メインカメラ：対角130°（110°（水平）、65°（垂直））
オプションサブカメラ：対角119°（92°（水平）、67°（垂直））
記録解像度 メインカメラ
[100万画素]		 720P（1280×720）
VGA（640×480）
オプションサブカメラ
[30万画素]		 VGA（640×480）
GPS ○
Gセンサー ○（0.5G～5.0G：0.1G単位）
記録方式 常時録画／イベント記録（Gセンサー記録／ワンタッチ記録〈手動録画〉）
録画ファイル構成 常時録画：1分単位
イベント記録（Gセンサー記録／ワンタッチ記録）：30秒単位
画面サイズ 3.5インチ フルカラーTFT液晶
音声 ON／OFF可能
フレームレート 30コマ／秒
15コマ／秒
映像ファイル形式 AVI（H.264）
外部AV出力 -
記録映像再生方法 専用ビューアソフト
Windows標準のWindowsMediaPlayer
電源電圧 本体：DC5V（DC12Vマイナスアース車専用）
消費電力 5W（オプションサブカメラ増設時：6W）
動作温度範囲 -10℃ ～＋60℃
製品保証期間 1年（消耗品は除く）
付属品 5Vコンバーター付電源直結コード（約3m）（1）
メインカメラユニット（1）
GPSユニット（1）
カメラケーブル（約3m）（1）
両面テープ（1）
microSDカード（8GB）（1）
専用ビューアソフト（同梱品のmicroSDカード内に収納）（1）
ダッシュボード取付け用ブラケット（1）
粘着マット（1）
粘着シート（1）
取扱説明書・保証書（1）
  • * 解像度により記録される視野角が変化します。また超広角レンズのため、視野角の水平、垂直と対角の比率は異なります。
  • ※上記は、ドライブ協議会表示ガイドラインに基づく表記
  • ※記載数値は記載例です。実際の製品の数値ではありません。
  • ※紛失等による付属品の追加購入や別売品の購入につきましては、お買い上げの販売店にご注文ください。
  • ※本機の仕様および外観は、改良のため予告なく変更することがあります。あらかじめご了承ください。

録画時間の目安

■使用カメラが1ch.の場合

SDカード容量 720P/30FPS 720P/15FPS VGA/30FPS VGA/15FPS
32GB 約480分 約880分 約880分 約1280分
16GB 約240分 約440分 約440分 約640分
8GB（付属品） 約120分 約220分 約220分 約320分

■使用カメラが2ch.の場合

SDカード容量 メイン：720P/30FPS
サブ：VGA/30FPS		 メイン：720P/30FPS
サブ：VGA/15FPS		 メイン：720P/15FPS
サブ：VGA/15FPS
32GB 約320分 約400分 約720分
16GB 約160分 約200分 約360分
8GB（付属品） 約80分 約100分 約180分
SDカード容量 メイン：VGA/30FPS
サブ：VGA/30FPS		 メイン：VGA/30FPS
サブ：VGA/15FPS		 メイン：VGA/15FPS
サブ：VGA/15FPS
32GB 約480分 約720分 約1000分
16GB 約240分 約360分 約500分
8GB（付属品） 約120分 約180分 約250分
  • ※メインはメインカメラ、サブはサブカメラを表します。
  • 上記は目安で、絶対保障値ではありません。
  • 録画時間は、常時録画とイベント記録（Gセンサーとワンタッチ記録）の全ての録画時間の合計です。

イベント記録の最大記録件数

■使用カメラが1ch.の場合

microSDカード容量 Gセンサー記録の割合 720P
30FPS		 720P
15FPS		 VGA
30FPS		 VGA
15FPS
32GB 90% 1000件 1600件 1600件 2400件
50% 600件 960件 960件 1440件
10% 200件 320件 320件 480件
16GB 90% 500件 800件 800件 1200件
50% 300件 480件 480件 720件
10% 100件 160件 160件 240件
8GB（付属品） 90% 250件 400件 400件 600件
50% 150件 240件 240件 360件
10% 50件 80件 80件 120件

■使用カメラが2ch.の場合

microSDカード容量 Gセンサー記録の割合 メイン：720P/30FPS
サブ：VGA/30FPS		 メイン：720P/30FPS
サブ：VGA/15FPS		 メイン：720P/15FPS
サブ：VGA/15FPS
32GB 90% 600件 800件 1200件
50% 360件 480件 720件
10% 120件 160件 240件
16GB 90% 300件 400件 600件
50% 180件 240件 360件
10% 60件 80件 120件
8GB（付属品） 90% 150件 200件 300件
50% 90件 120件 180件
10% 30件 40件 60件
microSDカード容量 Gセンサー記録の割合 メイン：VGA/30FPS
サブ：VGA/30FPS		 メイン：VGA/30FPS
サブ：VGA/15FPS		 メイン：VGA/15FPS
サブ：VGA/15FPS
32GB 90% 920件 1400件 1800件
50% 552件 840件 1080件
10% 184件 280件 360件
16GB 90% 460件 700件 900件
50% 276件 420件 540件
10% 92件 140件 180件
8GB（付属品） 90% 230件 350件 450件
50% 138件 210件 270件
10% 46件 70件 90件
  • ※メインはメインカメラ、サブはサブカメラを表します。
  • 上記は目安で、絶対保障値ではありません。
  • 最大記録件数は、Gセンサーとワンタッチ記録を合わせた件数です。

別売オプション

OP-CM30
オプションサブカメラ		 OP-CM30 : 12,000 円＋税
オプションサブカメラを接続することで、2カメラ同時記録ができます。
カメラケーブル＜約6m＞（1）
両面テープ（1）
保証書（1）

※本製品は生産終了しました。今後の入荷の予定はございません。

マルチバッテリー

OP-MB4000 : 23,000 円＋税
エンジンを OFFにすると、走行中に充電されたマルチバッテリーからの電源供給により、駐車記録を行います。車両バッテリーからの電源供給と違い、バッテリー上がりの心配がありません。(最大約12時間)

OP-MB4000の取扱説明書はこちら

本体(1)
入力コード(1)
出力コード(1)
マジックテープ(1)

電圧監視機能付
電源ユニット

OP-VMU01 : 6,000 円＋税

車両バッテリーに繋げて駐車記録を行う、オフタイマー設定・車両バッテリー電圧監視機能付きの電源ユニットです。(最大約12時間)

OP-VMU01の取扱説明書はこちら

本体(1)
入力コード(1)
両面テープ(1)

※24V車には取付できません。

使用上の注意

  • ●本機はすべての状況において映像を記録することを保証したものではありません。
  • ●本機の故障や本機使用によって生じた損害、および記録された映像やデータの損傷、破損による損害については、弊社は一切その責任を負いません。
  • ●本機は事故の証拠として、効力を保証するものではありません。
  • ●本機は取扱説明書に従って正しく取付けしてください。誤った取付けは、道路運送車両法違反となるばかりか、交通事故やけがの原因となります。
  • ●運転者は走行中に液晶画面などを注視したり、操作しないでください。
  • ●LED式信号機は点滅して撮影される場合や色の識別ができない場合があります。それにより発生した損害については弊社は一切責任を負いません。
  • ●被写体や周辺環境などの要因により記録可能時間が、変わることがあります。
  • ●本機の近くにGPS機能を持つ製品やVICS受信機を設置しないでください。誤動作を起こす可能性があります。
  • ●テレビアンテナの近くで使用すると、テレビ受信感度の低下、ちらつき、ノイズの原因となる可能性があります。
  • ●本機は日本国内仕様です。海外ではご使用にならないでください。
  • ●安定してご使用いただくために、microSDカードは定期的にフォーマットを行うことをお勧めします。
  • ●microSDカードは消耗品です。寿命がありますので定期的な交換をお勧めします。
  • ●GPS電波は地理的要因により受信しにくい場合や受信できない場合があります。
  • ●GPS衛星は米国国防省によって管理されており、故意に精度が変更されることがあります。
  • ※本機で録画した映像は、以下の仕様を満たしたパソコンで見ることができます。
    Microsoft Windows7または8／Core2Duo相当、2.0GHz以上／2GB以上のメモリー
    ただしCPU性能やRAMの状態、他アプリケーションの同時作動等の環境の起因によって動画再生のコマ落ち等不具合が起きることがあります。
  • ※「オープン価格」の商品は、希望小売価格を定めておりません。価格については販売店にお問い合わせください。
  • ※表示画像はハメコミ合成です。また製品の色等は、実際と異なることがあります。
  • ※本機の仕様および外観は、改良のため予告なく変更することがあります。あらかじめご了承ください。
  • ※このページに記載されている各種名称・会社名・商品名などは各社の商標または登録商標です。なお、本文中ではTMやマルRなどの記号を記載しない場合があります。
