フォークリフト専用ドライブレコーダー FDR-800 機能・仕様一覧

特定販路限定

「本製品FDR-800は生産を終了しております」

工場設備監視カメラ FDR-800

製品 取付けイメージ

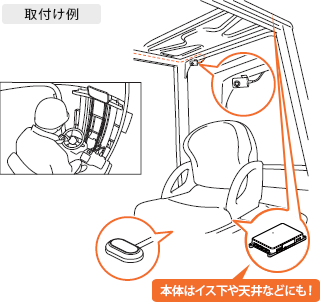

取付けイメージ

取付けレイアウトが自由自在

カメラと本体が別体のセパレートタイプなので、自由に取付けが可能です。また、カメラ部がコンパクトになり、前方視界の妨げも気になりません。

  • ※両面テープは所定の位置に、しっかり取付けてください。
  • ※視界の妨げにならないように取付けてください。
  • ※ルームミラー等の操作に干渉しない場所へ取付けてください。
  • ※車両の操作や動作の妨げにならない場所に取付けてください。
  • ※本機の近くにGPS機能を持つ製品やVICS受信機を設置しないでください。誤動作を起こす可能性があります。
  • ※本機は使用時に温度が上がるため、取付け位置にはご注意ください。

カンタン取付け!

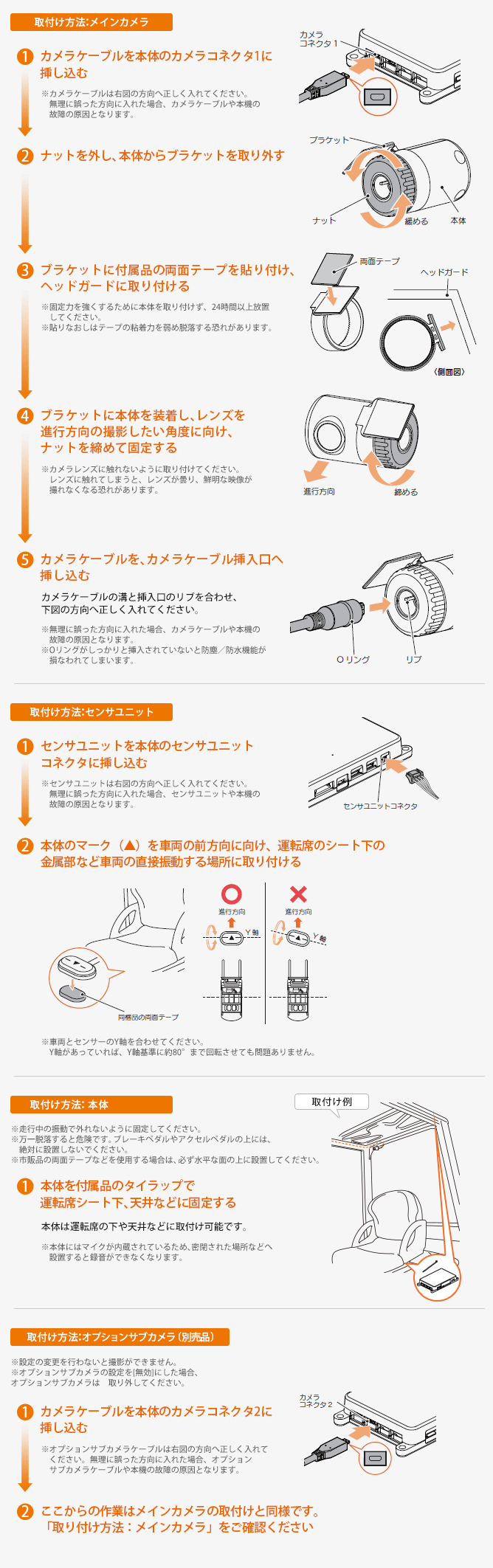

取付け方法

仕様

寸法 本体:103(W)×19.4(H)×70(D)mm(突起部除く)
メインカメラ/オプションサブカメラ:51(W)×33(直径)mm(突起部除く)
センサユニット:29(W)×6(H)×17(D)mm(ケーブル部除く)
重量 本体:約100g
メインカメラ/オプションサブカメラ:約40g(ブラケット含む)
センサユニット:約66g(接続ケーブル含む)
電源電圧 DC12V/24V
消費電力 7W(オプションサブカメラ併用時:9W)
動作温度範囲 -10℃ ~+60℃
映像記録媒体 SDHCカード(8GB付属)
カメラ素子 200万画素 カラーCMOS
画素数 200万画素
最低被写体照度 1LUX(ルクス)
画像画質 HDR(ハイダイナミックレンジ)
画像サイズ 1080P HD(1920×1080)、1080P(1440×1080)、720P(1280×720)、VGA(640×480)
フレームレート 30・15・10・5・1コマ/秒、2・1コマ/分、12・6コマ/時
視野角 レンズ画角:対角154.8°(水平121.3°、垂直62°)
最大記録画角:対角154.8°(水平121.3°、垂直62°)
記録形式 H.264
外部AV出力 HD out (typeC)
再生方法 PCブラウザソフト(Windows用)使用
付属品 電源ケーブル<約3m>(1)
ヒューズケーブル(1)
センサユニット<約4m>(1)
メインカメラ(IP56 準拠)(1)
カメラケーブル<3m>(1)
SDカード(8GB)(1)
専用ソフト(付属品のSDカード内に収納)(1)
両面テープ一式(1)
タイラップ(2)
+(プラス)ネジ(M2×5mm)(1)
取扱説明書・保証書(1)
  • ※紛失等による付属品の追加購入や別売品の購入につきましては、お買い上げの販売店にご注文ください。
  • ※本機の仕様および外観は、改良のため予告なく変更することがあります。あらかじめご了承ください。

記録時間・記録件数(目安)

付属品のSDカード(8GB)の場合

常時録画

  1080P HD 1080P 720P VGA
30コマ/秒 120分 160分 220分 380分
15コマ/秒 240分 320分 440分 760分
10コマ/秒 360分 480分 640分 1,140分
5コマ/秒 720分 960分 1,280分 2,300分
1コマ/秒 1,800分 2,400分 3,200分 5,800分
2コマ/分 900時 1,200時 1,600時 2,900時
1コマ/分 1,800時 2,400時 3,200時 5,800時
12コマ/時 9,000時 12,000時 16,000時 29,000時
6コマ/時 18,000時 24,000時 32,000時 58,000時

※オプションサブカメラを並行使用した場合、録画時間は半分になります。

イベント記録件数(30コマ/秒の場合)

イベント記録時間 1080P HD 1080P 720P VGA
前後の合計20秒 360件 480件 640件 1,200件
前後の合計30秒 240件 320件 420件 800件
前後の合計40秒 180件 240件 320件 600件
前後の合計50秒 150件 200件 270件 500件
前後の合計60秒 120件 160件 220件 400件

※15コマ/ 秒の場合、記録件数は2倍になり、それ以降のコマ数/秒では、比例して増えた件数になります。

イベント記録+常時録画

使用SDHCカード容量を、おおよそですが下記割合で使用します。
約30%→イベント記録/約70%→常時録画
「上書きモード」設定時は、それぞれの記録容量がいっぱいになった時、個別に上書きされます。
  • ※上表は目安で、絶対保障値ではありません。
  • ※被写体や周囲環境などの要因により、記録可能時間と件数は変化します。
  • ※別売品の16GBのSDHCカードを使用する場合、録画時間は8GBの約2倍、32GBの場合は8GBの約4倍の録画時間・イベント件数になります。
  • ※「常時録画+ イベント記録」では、SDHC カードのデータ容量の割り合いが各記録方法で決められています。データ容量の割合は固定で、「常時録画:約70%、イベント記録:約30%」となります。

別売オプション

オプションサブカメラ
(IP56 準拠)
OP-CM201WP:20,000円+税
付属品と同等のカメラ・カメラケーブルです。
オプションサブカメラを接続することで2カメラ同時記録が可能です。
本体(1)、両面テープ(1)、カメラケーブル<約3m>(1)
フォークリフト用
電源ユニット
OP-DC48:10,000円+税
本体(1)、ヒューズケーブル(1)
※31V-76Vから12Vに変圧できます。
外部トリガ/
汎用入力ケーブル
OP-WA294:2,000円+税
接続することで汎用入力情報を記録できます。
本機専用SDカード OP-SD08 (8GB):3,000円+税
OP-SD16 (16GB):5,000円+税
OP-SD32 (32GB):10,000円+税

FDR-800に関するお問い合わせ

当製品のに関しての問い合わせ、および一括導入をご検討の企業様は、お問い合わせフォームよりお問い合わせください。弊社担当者より折り返し連絡させていただきます。

使用上の注意

  • 本機の故障や本機使用によって生じた損害、および記録された映像やデータの消失、損傷、破損による損害については、弊社は一切その責任を負いません。
  • ご使用になる前に専用ソフトでの設定が必要です。また正常に書き込みを行うため数カ月に一度、専用ソフトでのフォーマットをお勧めします。
  • 録画条件により、録画のコマ数が変わる場合があります。
  • 本機は精密な電子部品で構成されており、下記のようなお取り扱いをすると、データが破損する恐れがあります。
    ・本体に静電気や電気ノイズが加わった場合。
    ・水に濡らしたり、強い衝撃を与えた場合。
    ・長期間使用しなかった場合。
  • ※映像カットはイメージです。実際の撮影映像とは異なります。また製品の色等は、実際と異なることがあります。
  • ※このページに記載されている各種名称・会社名・商品名などは各社の商標または登録商標です。なお、本文中ではTMや(R)などの記号を記載しない場合があります。
