MCN45siは生産を終了しております、こちらには新しいモデルがあります。

BIKE専用設計 機能十分!満足ナビ ATLAS MCN45si

  • MCN45siトップ
  • 地図が分かりやすい!
  • 道案内も分かりやすい!
  • 各種取締・安全運転情報
  • オプション活用
  • 機能・仕様 一覧
MCN45si スペシャルサイト

バイクナビ MCN45siの取り付け例

バイクナビ MCN45siの取り付け例

バイクナビ MCN45si

接続先と構成図

仕様

電源電圧 DC12V
消費電流 最大600mA以下(充電電流を除く)
本体寸法 130(W)×92(H)×29(D)mm(突起部除く)
重量 264g(専用バッテリー除く)
本体取付け用クレードル200g(ケーブル含む)
モニターサイズ 4.3V型ワイドBlanview®液晶
データ容量 4GB(内蔵)
microSDカードスロット ○*1
ポータブル時
バッテリー最長稼動可能時間
約2時間
充電所要時間 満充電:約4時間
付属品 本体取付け用クレードル(1)
電源コード(1)
本機専用リチウムイオン電池(1)
取付用ネジセット(1)
取扱説明書・保証書(1)
  • ※本機の仕様および外観は、改良のため予告なく変更することがあります。あらかじめご了承ください。

機能一覧

地図表示 現在地表示 ●(住所名称/道路名称/緯度経度選択可能)
スクロール表示 3モード(タップ/ドラッグ/連続スクロール)
検索地点表示
縮尺切替 10m~200km(14段階)
詳細市街地図 ●(都市部のみ)
文字サイズ選択 「もっとでっか字」/「でっか字」/「普通」切替え可能
渋滞ぬけみちルート表示 ●(50m、100m、200mスケール時に表示)
高速道2画面表示 ●(表示/非表示選択可能)
3Dランドマーク表示 ●(表示/非表示選択可能)
企業アイコン表示
(GS、コンビニ、銀行、ファミレス等)
●(表示/非表示選択可能)
オービス情報 ●(表示/非表示選択可能)
駐禁エリア・路線地図上表示 ●(表示/非表示選択可能)
制限速度表示機能(警告時)
画面切替 ノーマル(昼)・ノーマル(夜)・屋外用(昼)・屋外用(夜)・
グレースケール
ユピテルオリジナル警告・警報 *2 約3万5千件以上
地図 地図情報 (株)昭文社/キャンバスマップル(株)
地図データ 2012年春版 *3
地点検索 タッチ・ルート探索 ●地図上探索
フリーワード検索 ●(約600万件)
電話番号検索 ●(約710万件、ハローページ掲載分[個人宅除く])
住所検索 ●(約3600万件)市区町村/街区/番地/号まで *4
施設(ジャンル)検索 ●(約220万件)
周辺施設検索 ●(約220万件)
登録地点検索 ●(100件)
まっぷるコード(MGコード)検索 ●(約8万件)
ベストドライブスポット ●(約1500件)
履歴検索 ●(50件)
地点登録 登録件数 ●(100件)
自宅登録
マイエリア
ルート案内 自宅に帰る案内(帰路探索)
経由地設定 ●(5箇所)
細街路探索
ぬけみち探索
探索ルート 3モード(推奨、高速道優先、一般道優先)
オートリルート
交差点拡大表示
交差点名表示
推奨走行レーン表示
ETCレーン表示
(走行レーンイラスト表示)
分岐案内(ジャンクションガイド) ●高速道路及び都市高速道路で3D表示
都市高速入口表示(3Dイラスト表示)
高速道SA・PA内施設案内表示
右左折案内
ランドマーク表示 ●(アイコン表示)
ルート案内中の地図スクロール
音声案内
有料道路料金案内 ●(有料道路の通行料金の合計金額)*5
走行軌跡表示
到着予想時刻表示
目的地までの距離表示
地図方向 ノースアップ/ヘディングアップ選択可能
シミュレーション(模擬走行)
自車位置 GPSユニット 高感度GPSレシーバー採用
GPS受信表示
方位表示
高度表示
緯度・経度表示
  • *1 本機にmicroSDカードは付属していません。16GB以下のmicroSDカードを使用してください。
  • *2 オービス設置位置等のGPSデータ更新は行うことができます。詳しくは取扱説明書をご覧ください。
  • *4 全ての地名や番地が登録されているわけではありません。
  • *3、4 本機の地図データ(地図及び高速道路や主要道路、高速道路/有料道路料金、施設、住所検索、電話番号検索など)の修正はできません。
  • *5 ETCを利用した各種割引には対応しておりません。
  • ※本機はmicroSDカードへの音楽データ、画像データ収録機能はありません。
    あらかじめパソコンなどでMP3/WMA 音楽データ、JPEG/PNG/BMP画像データを収録したmicroSDカードをご利用ください。

別売オプション


ワイヤレス(Bluetooth)
ヘッドセット

HD-BT3 20,000円+税
ヘルメット用スピーカーとマイクが付いた送受信モデル。3チャンネル(バイクナビ/携帯電話/Bluetooth搭載機器)の音声受信切替可能。
  • ペアライダーや仲間と会話が可能なトランシーバー機能!
    半径100m内(見通し距離)のBluetooth搭載ヘッドセットとハンズフリーで会話ができます。
  • ハンズフリーで携帯電話の着信に応答可能!
    半径10m内(見通し距離)にある、ポケットやカバンの中のBluetooth搭載携帯電話を2台まで接続できます。
  • 雨でも安心、防水機能!IPX3相当の防水構造!
  • 音楽プレーヤーなどのBluetooth搭載機器と接続可能!
  • 電源は入手カンタンな乾電池!
    単4形電池を採用。出先にて突然の電池切れの場合でも容易に電池を入手できます。

ワイヤレス(Bluetooth)
ヘッドセット
HD-BT1:10,000円+税
ヘルメット用スピーカーのみが付いた受信専用モデル。
  • 雨でも安心、防水機能!IPX3相当の防水構造!
  • 音楽プレーヤーなどのBluetooth搭載機器と接続可能!
  • 電源は入手カンタンな乾電池!
    単4形電池を採用。出先にて突然の電池切れの場合でも容易に電池を入手できます。

レーダーレシーバーユニット
OP-RD1:20,000円+税
外形寸法:66(W)×52(H)×23(D)mm(突起部・ケーブル類除く)
OP-RD1外形寸法イメージ
レーダー波、無線の受信回路を内蔵したユニットです。
  • 防水・防塵 JIS IP57準拠

ヘルメット用スピーカー
OP-SP1:3,000円+税
ヘルメット内側に貼り付ける、専用有線スピーカーです。

コントロールスイッチ
OP-SW1:5,000円+税
外形寸法:50(W)×33(H)×21(D)mm(突起部・ケーブル類除く)
音量や地図の縮尺を手元でコントロールできます。

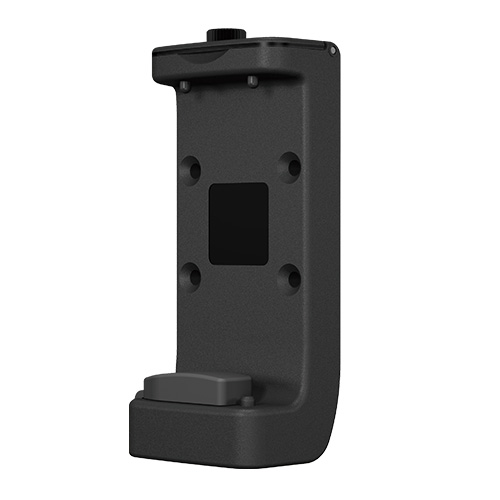

本体取り付け用クレードル
OP-HC45:8,500円+税
付属品と同等のクレードルと取付けネジのセットです。
充電式リチウムイオン電池 OP-LB1100:5,000円+税
付属品同等の充電池です。

ACアダプター
OP-E368:3,000円+税
ご家庭での使用や充電ができます。

5Vコンバーター付
シガープラグコード
OP-E445(約3m):3,500円+税
自動車のシガーライターソケットから充電できます。
電源コード OP-E533:3,500円+税
付属品同等の電源コードです。

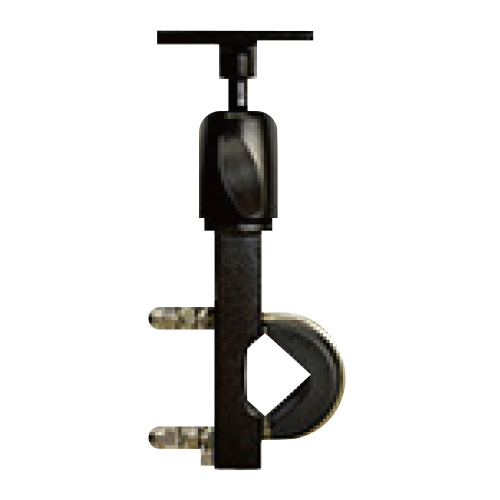

バイク用マウント
OP-MNT01:6,000円+税
取扱説明書はこちら

バイクナビ MCN45siのログ・AV機能

専用バッテリー付属&microSDカードスロット搭載。バイクを降りてからも楽しみ広がる装備満載!

ログビューア
ログビューア
走ったルートを記録、確認
1日8時間の記録をした場合でも、約1年分の走行(軌跡)データを保存できます。(2GBのmicroSDカードを使用した場合)保存したデータは本機にも表示して確認できる他、パソコンにデータをアップロードし、専用ソフトATLASTOUR®を使えば移動軌跡や距離をパソコンで確認したり、デジタル写真を貼り付けることができます 。
(ATLASTOUR®プロダクトキーは別売りです。詳しくはこちらをご覧ください。)
ログビューア
ミュージックプレーヤー
ツーリングで、部屋で、好きな音楽を!
イコライザー機能付き!
対応データ形式:MP3、WMA

ミュージックプレーヤー用のサンプルデータと使用方法はこちら

ログビューア
ピクチャビューア
撮った写真をディスプレイで表示!
スライドショーで閲覧もラクラク!
対応データ形式:JPEG、PNG、BMP

ピクチャービューア用のサンプルデータと使用方法はこちら

  • 本機にmicroSDカードは付属していません。 ログビューア(Log Viewer)や、ミュージックプレーヤー(Music Player)、ピクチャービューア(Picture Viewer)を使用する際は、2GB以下のmicroSDカードまたは、16GB以下のmicroSDHCカードをご用意(別途ご購入)ください。
  • 本機はmicroSDカードへの音楽データ、画像データ収録機能はありません。
    あらかじめパソコンなどでMP3/WMA音楽データ、JPEG/PNG/BMP画像データを収録したmicroSDカードをご利用ください。
  • 本機械とmicroSDカードとの相性による動作の不具合については保障いたしかねます。

使用上の注意

  • 本機を運転に支障をきたす場所に置いたり取付けたりしないでください。
  • 走行中は運転者による操作や画面の注視はしないでください。運転者が操作をする場合は必ず安全な場所に停車してから行ってください。また、歩きながらの操作や、注視をしないでください。
  • 直射日光の当たる場所や高温の場所に長時間放置しないでください。
  • 防水・防塵仕様やオプション設定に関しましては2輪車での使用を想定しておりますが、制限速度、交通規制や経路案内などは、4輪ナビと同様になります。あらかじめご了承願います。
  • ナビゲーションのルート案内及び表示や規則は、現況と違う場合があります。必ず道路標識など実際の交通規則に従って運転してください。
  • 本機を、船舶・航空機などの主航行装置として、または登山用地図として使用しないでください。
  • GPS電波は地理的要因により受信しにくい場合や受信できない場合があります。
  • GPS衛星は米国国防総省によって管理されており、故意に精度が変更される場合があります。
  • 本機は精密電子機器ですから、分解や改造は絶対にしないでください。
  • 専用バッテリーには寿命があります。充電が充分できなくなったら、バッテリー交換をしてください。
  • 本機を取付けての違反に関しましては、弊社では一切の責任を負いかねます。日ごろからの安全運転をお心がけください。
  • 本機は防水防塵仕様(IP57に準拠)です。完全防水ではございませんので、水につけたり、長時間濡れた状態で放置すると故障の原因になります。
  • 本機は日本国内仕様です。海外ではご使用にならないでください。
  • ※表示画面はハメコミ合成です。また、製品及び画面表示の色等は、実際と異なることがあります。
  • ※地図表示はイメージです。実際の施設等とは異なることがあります。
  • ※この個装箱に記載されている各種名称・会社名・商品名などは各社の商標または登録商標です。なお、本文中ではTMや®などの記号を記載しない場合があります。

警告

  • この製品は2.4GHz帯の周波数を使用しています。この周波数帯は、産業・科学・医療関係機器、各種無線局や無線LAN など(以下「他の無線局」)にも使用されています。
  • ご使用中に「他の無線局」との電波干渉が発生した場合は、ご使用場所を変更するか、本機の使用を中止(電波の発信を中止)してください。

電波法について

  • 本機の技術基準適合証明ラベルをはがさないでください。はがして使用すると、電波法により罰せられることがあります。
  • 分解したり改造することは、電波法で禁止されています。改造して使用した場合は、電波法により罰せられることがあります。
  • 海外では使用しないでください。
