WEB UI
4Kカメラプロトタイプは、無線LANで接続した端末のWebブラウザから、映像処理・AWB・AE・センサーの各設定を確認・変更できます。
貸し出し機の各種パラメーターは、お客様ご自身で操作・調整いただけます。
鮮明化処理の効果をリアルタイム（※）で確認・評価できるほか、映像をSDカードへ同時に録画し、撮影後の検証にもご活用いただけます。

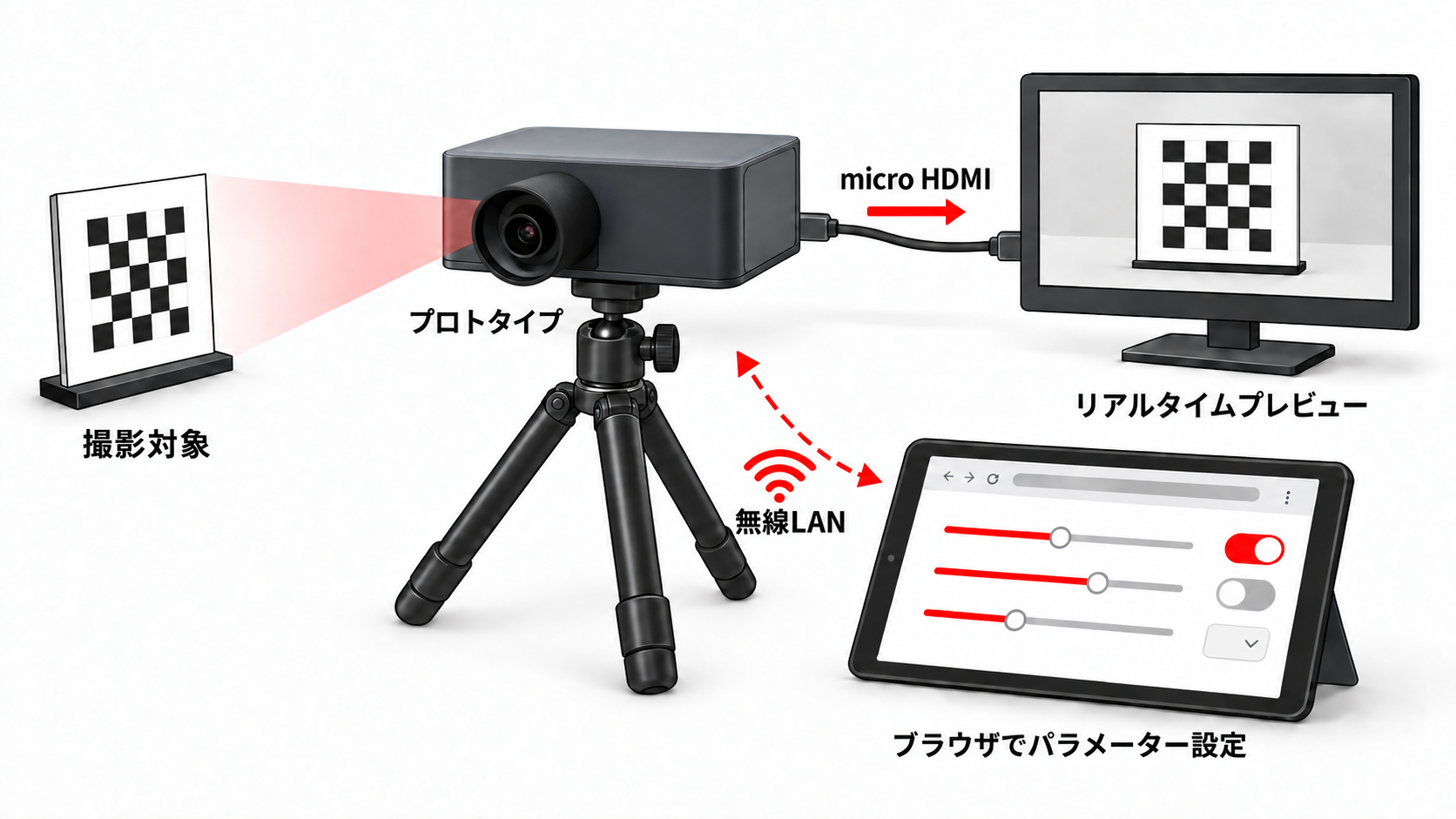

※リアルタイムでの確認・評価には、お客様にて外部モニターをご用意いただく必要があります。
※掲載画面は開発中のものです。画面構成、表示内容および設定項目は変更となる場合があります。
SCREEN GUIDE
TOP画面から各設定画面を表示し、映像の記録や設定の保存などを行えます。
メニューからは、設定内容の読み込みや初期化、機器のシャットダウンなどを実行できます。

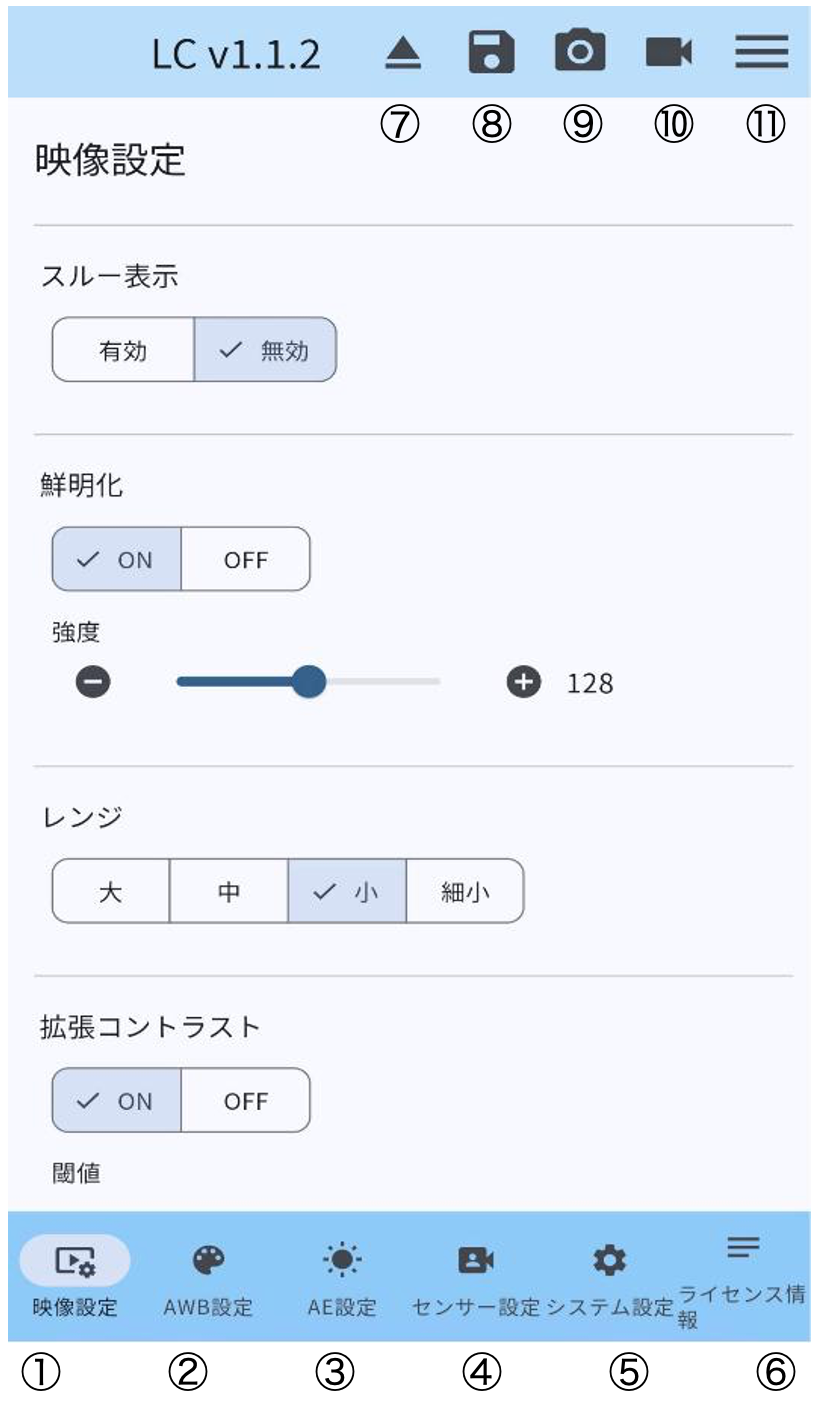

TOP SCREEN
画面下部のバーから各設定画面を選択できます。
画面上部には、SDカード、設定保存、静止画撮影、録画、メニューの操作項目を配置しています。

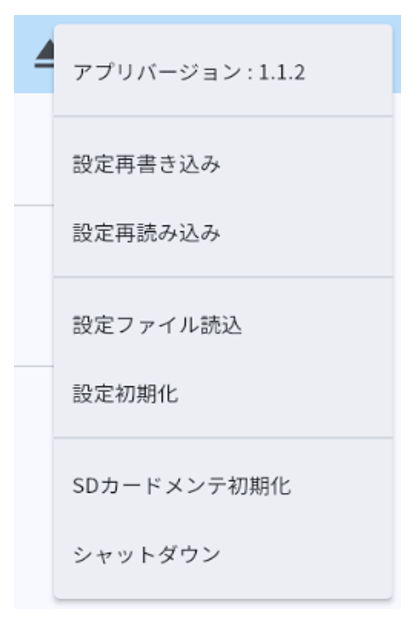

MENU
機器に適用されている設定の確認・更新や、SDカードのメンテナンス、機器の終了操作を行います。
メニュー項目の外側を選択すると、メニューを閉じます。

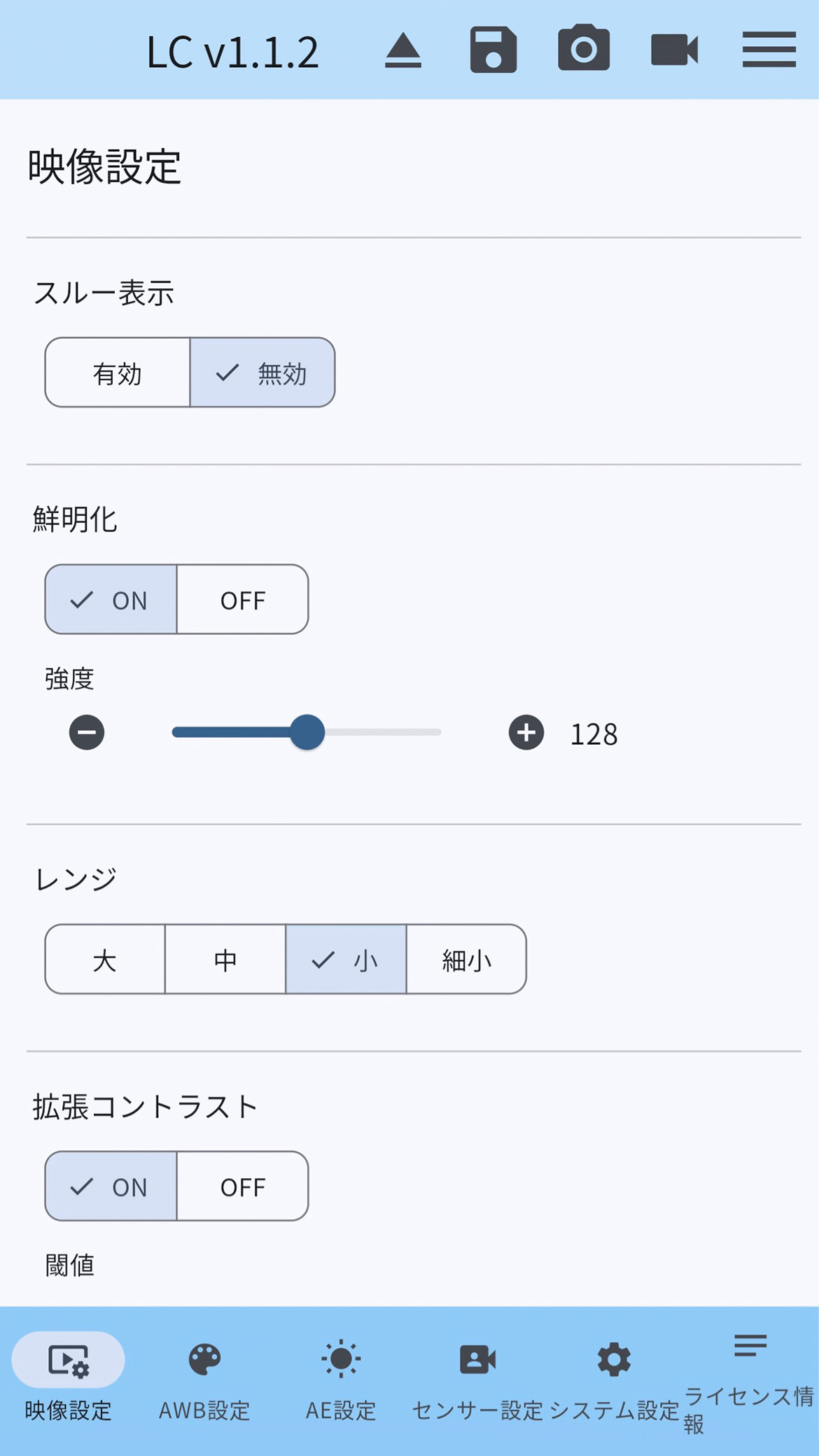

01 / VIDEO
鮮明化処理のON／OFFや強度、コントラスト、色補正、ノイズ除去、
鮮鋭化、暗部補正、処理対象領域を設定します。
| 大項目 | 小項目 | 説明 |
|---|---|---|
| スルー表示 | 有効／無効 | 映像設定の補正効果を無効化して出力します。AE・AWB・センサー設定は適用されます。 |
| 鮮明化 | ON／OFF | 鮮明化処理を切り替えます。 |
| 強度 | 鮮明化処理の強度を設定します。 | |
| レンジ | - | コントラストの算出範囲を設定します。広いほど自然に、狭いほど細部が強調されます。 |
| 拡張コントラスト | ON／OFF | コントラスト変動を抑える機能を切り替えます。 |
| 閾値 | コントラスト変動の許容倍率を設定します。 | |
| 適応コントラスト | 低下したコントラストを補正する量を設定します。 | |
| 明度 | 低下した明度を補正する量を設定します。 | |

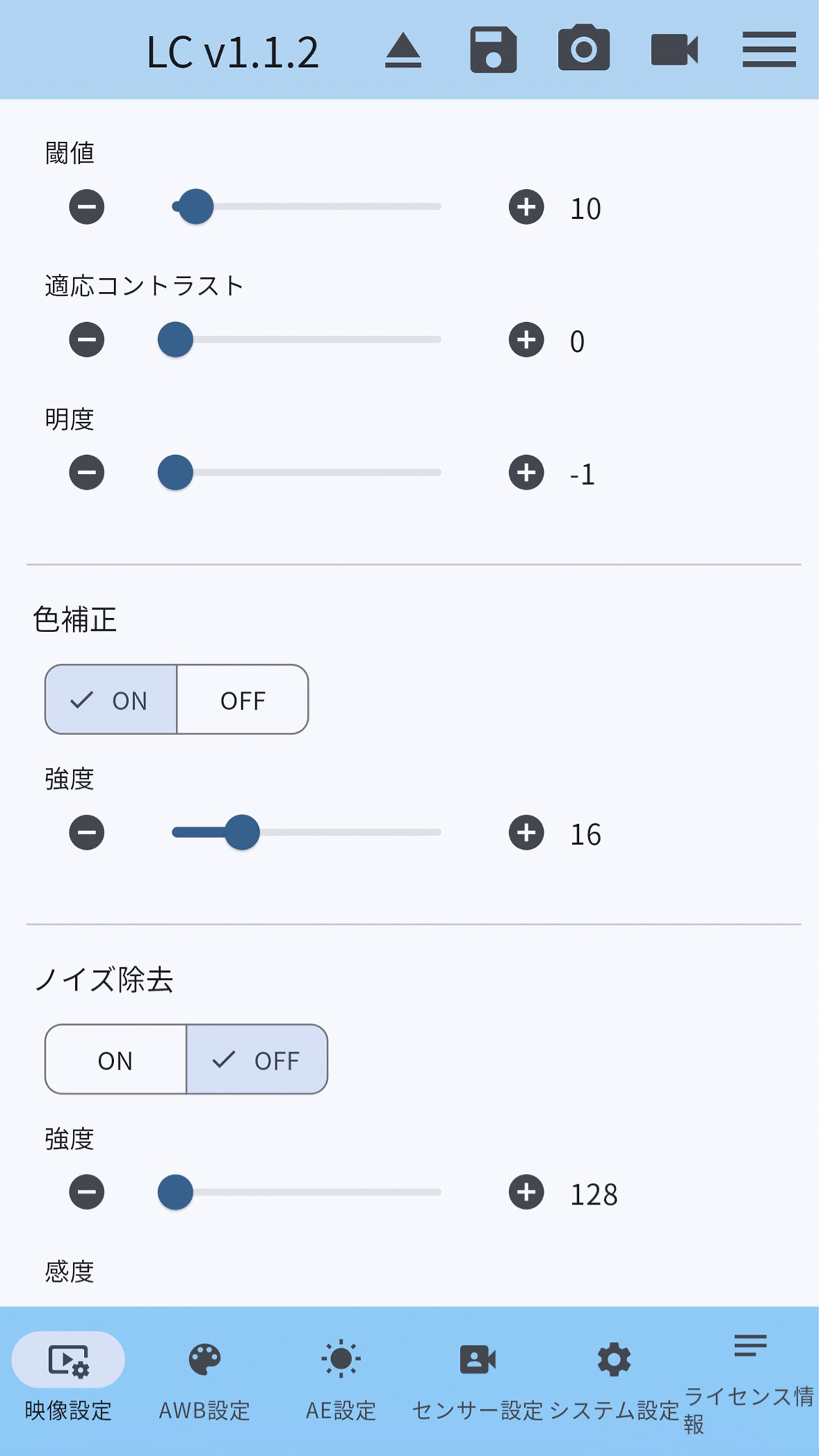

| 色補正 | ON／OFF | 鮮明化で低下した彩度を補正します。 |
| 強度 | 彩度の補正量を設定します。 | |

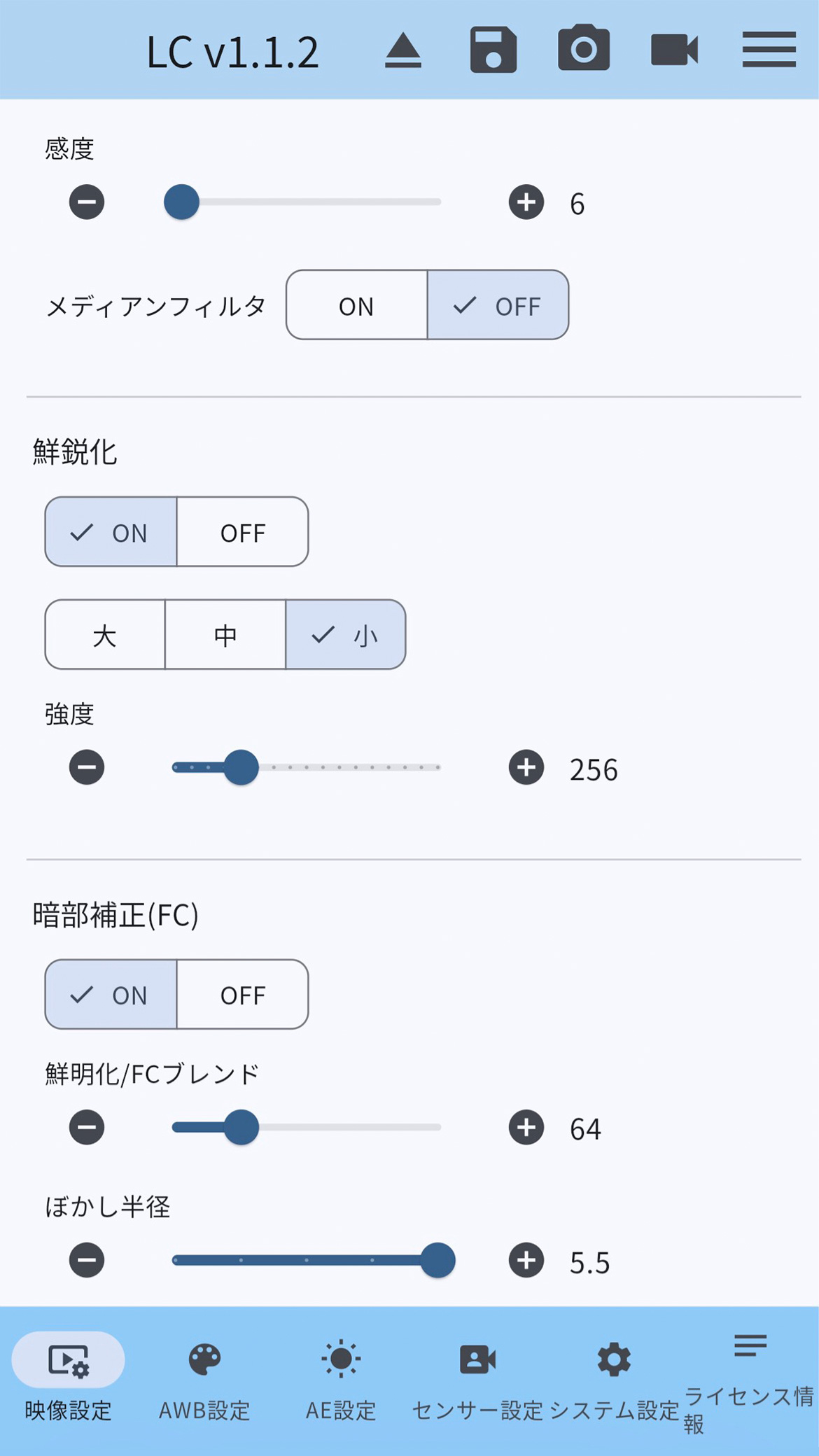

| ノイズ除去 | ON／OFF | ランダムノイズのちらつきを軽減します。 |
| 強度 | 大きくするほどノイズが軽減され、残像が増加します。 | |
| 感度 | ノイズと動体を判断する閾値です。 | |
| メディアンフィルタ | 入力映像に対するノイズ軽減処理を切り替えます。 | |
| 鮮鋭化 | 有効 | シャープネス処理を切り替えます。 |
| 処理サイズ | シャープネス処理の演算範囲を設定します。 | |
| 強度 | シャープネスの強度を設定します。 | |

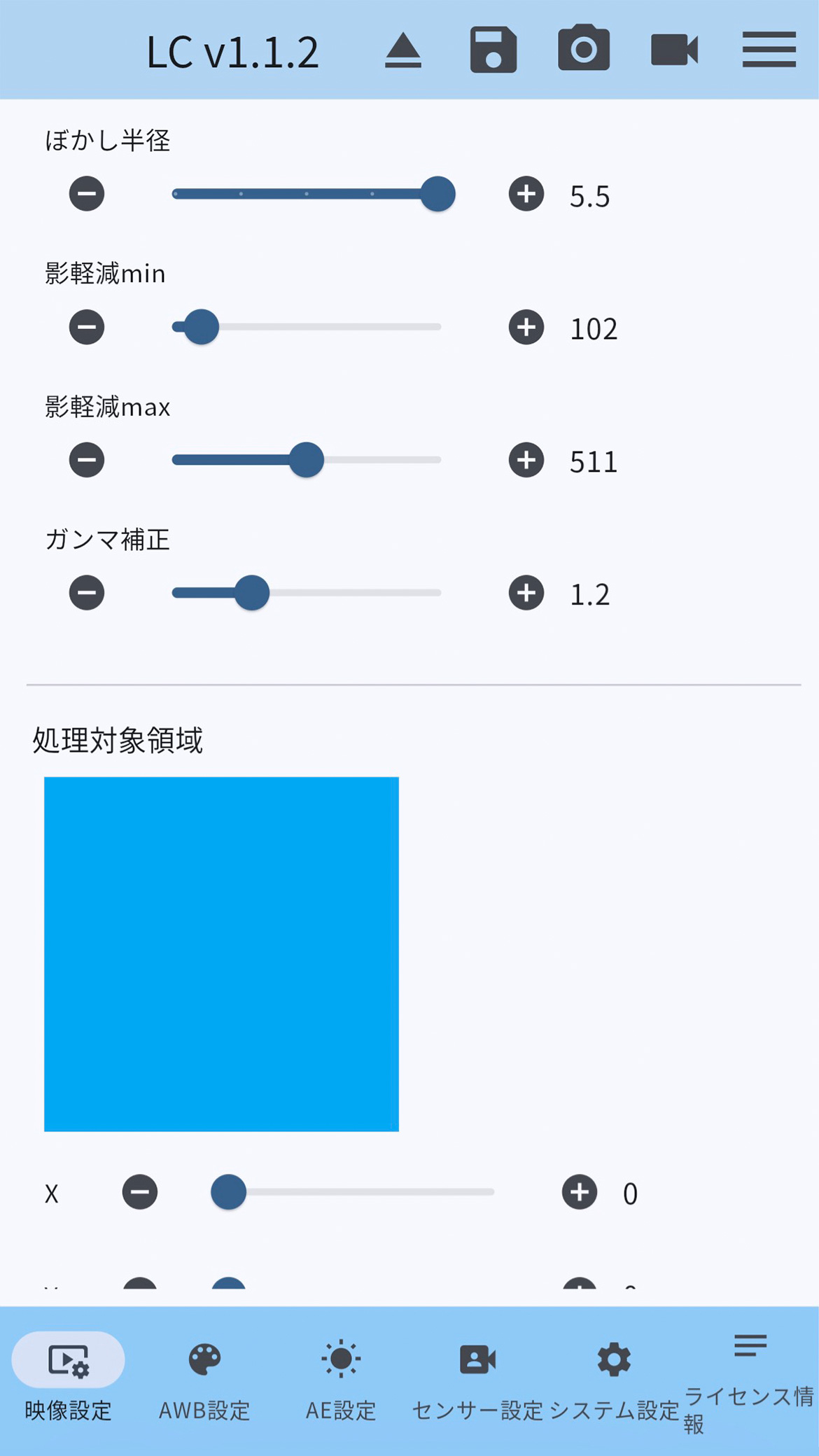

| 暗部補正(FC) | ON／OFF | 暗部補正処理を切り替えます。 画像の暗い部分を明るく補正し、暗部の視認性を向上させます。 |
| 鮮明化/FCブレンド | 暗部補正処理と鮮明化処理のブレンド比率を設定します。 | |
| ぼかし半径 | 暗部補正処理で使用するぼかし処理の半径を設定します。 値を大きくするほど、周辺ピクセルの影響を受けやすくなります。 | |
| 影軽減min | 暗部補正の対象となる暗さの下限を設定します。 | |
| 影軽減max | 暗部補正の対象となる明るさの上限を設定します。 | |
| ガンマ補正 | 暗部補正後のガンマ値を設定します。 | |

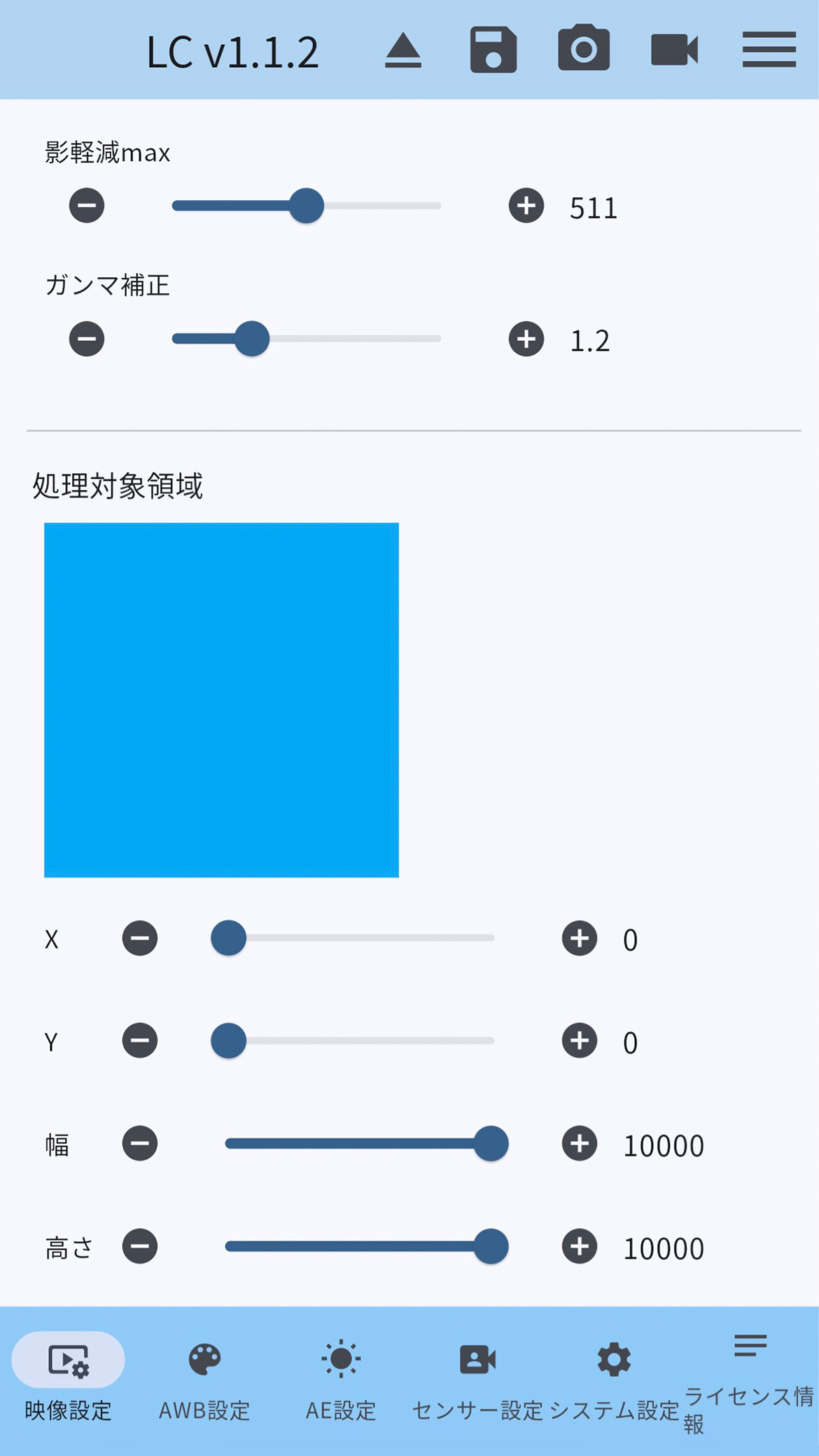

| 処理対象領域 | X | 映像設定の処理対象領域を指定します。 処理対象領域の位置およびサイズを、画像サイズに対する比率で指定します。 |
| Y | ||
| 幅 | ||
| 高さ |

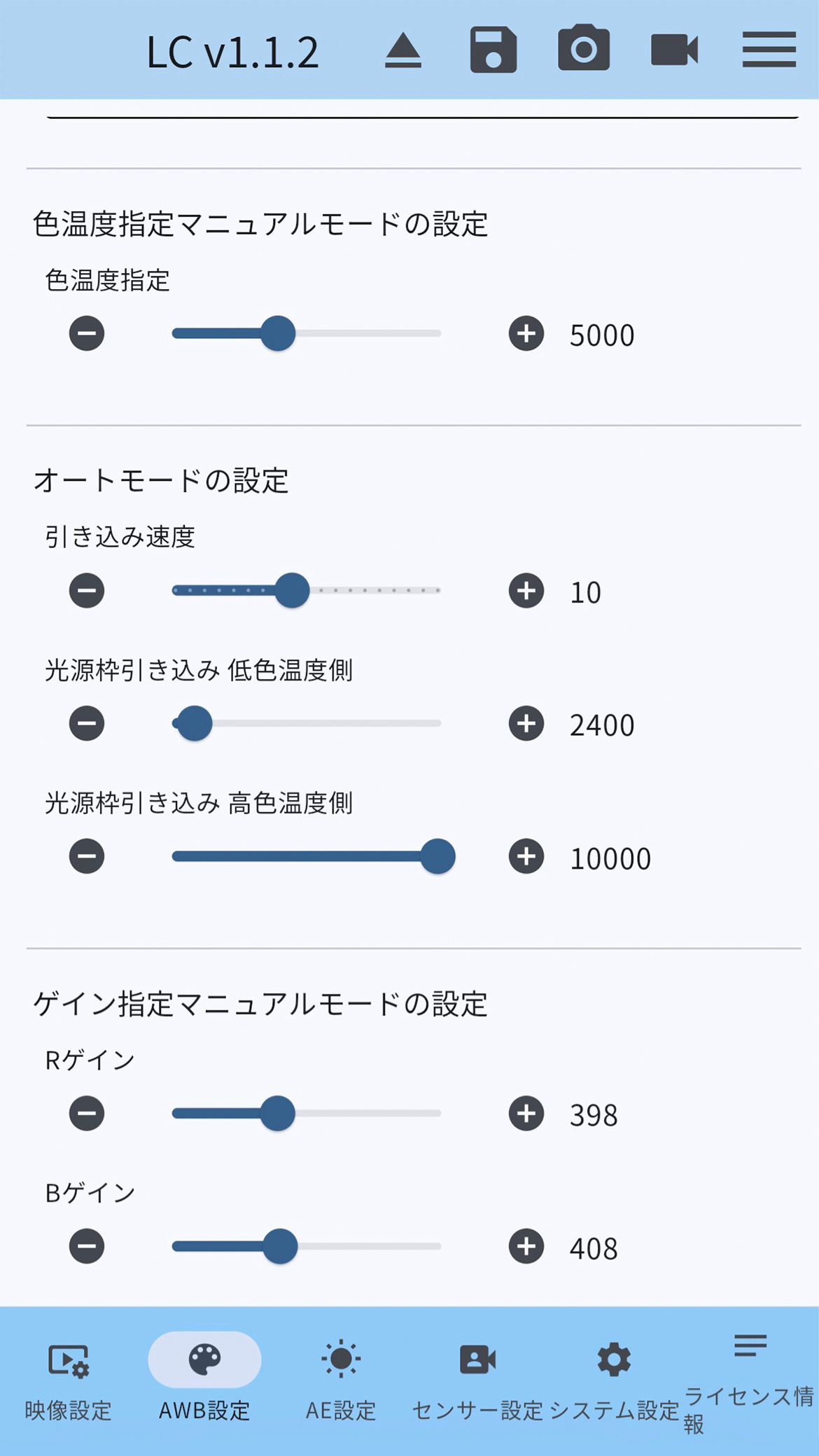

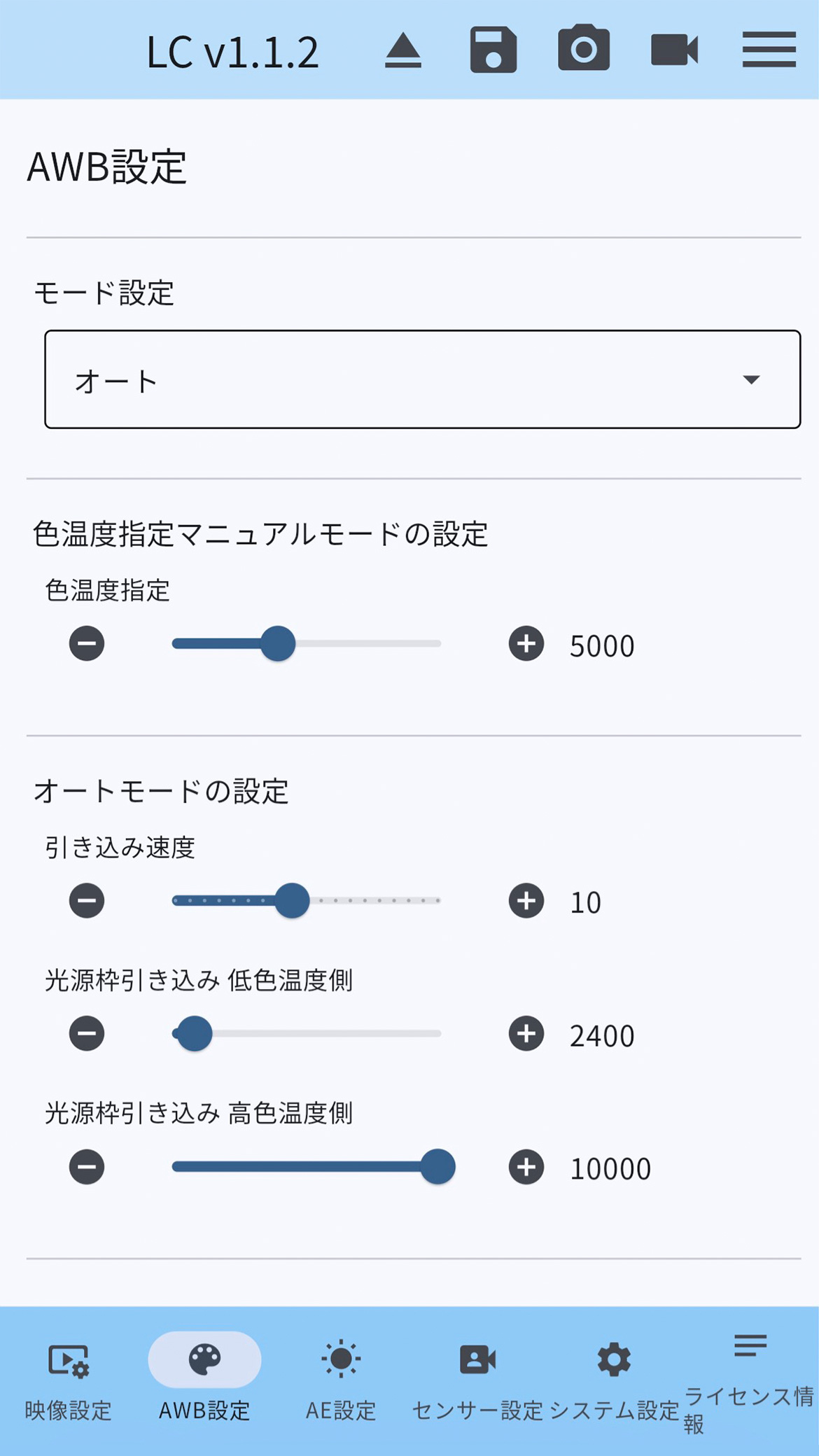

02 / AWB
オート、色温度指定、ゲイン指定の各モードを選択し、
映像の色合いとホワイトバランスを調整します。
| 大項目 | 小項目 | 説明 |
|---|---|---|
| モード設定 | - | 「オート」「色温度指定マニュアル」「ゲイン指定マニュアル」から動作モードを選択します。 |
| 色温度指定マニュアルモードの設定 | 色温度指定（K） | ホワイトバランスを色温度（K）で指定します。 色温度が低いほど暖色系、高いほど寒色系の色味になります。 |
| オートモードの設定 | 引き込み速度 | 引き込み速度を設定します。 設定単位はサイクル数で、1サイクルは5フレームです。 |
| 光源枠引き込み 低色温度側 | 色温度範囲の下限値を設定します。 | |
| 光源枠引き込み 高色温度側 | 色温度調整範囲の上限値を設定します。 | |
| ゲイン指定マニュアルモード | Rゲイン | ホワイトバランスのRゲインを設定します。 |
| Bゲイン | ホワイトバランスのBゲインを設定します。 |

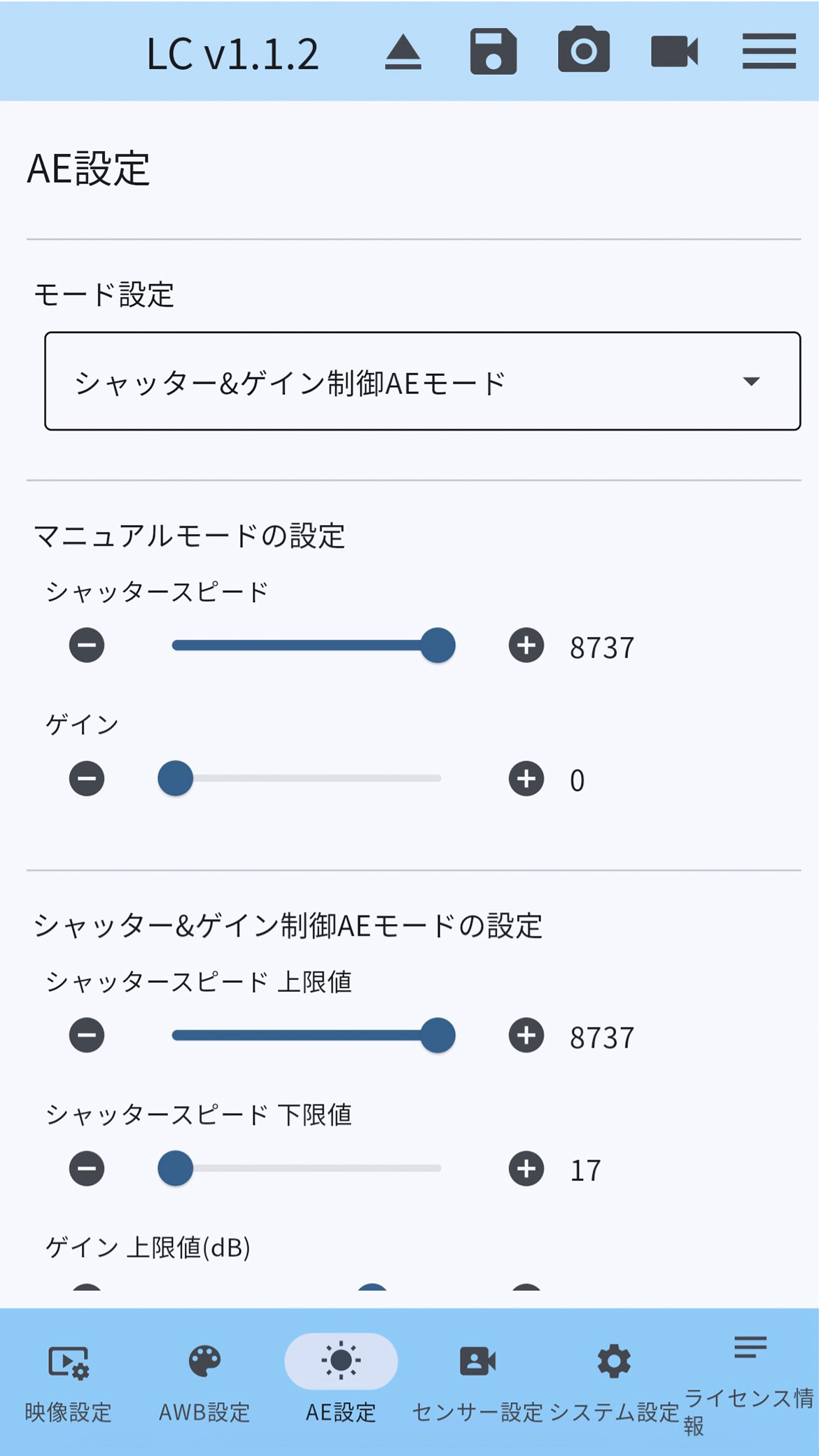

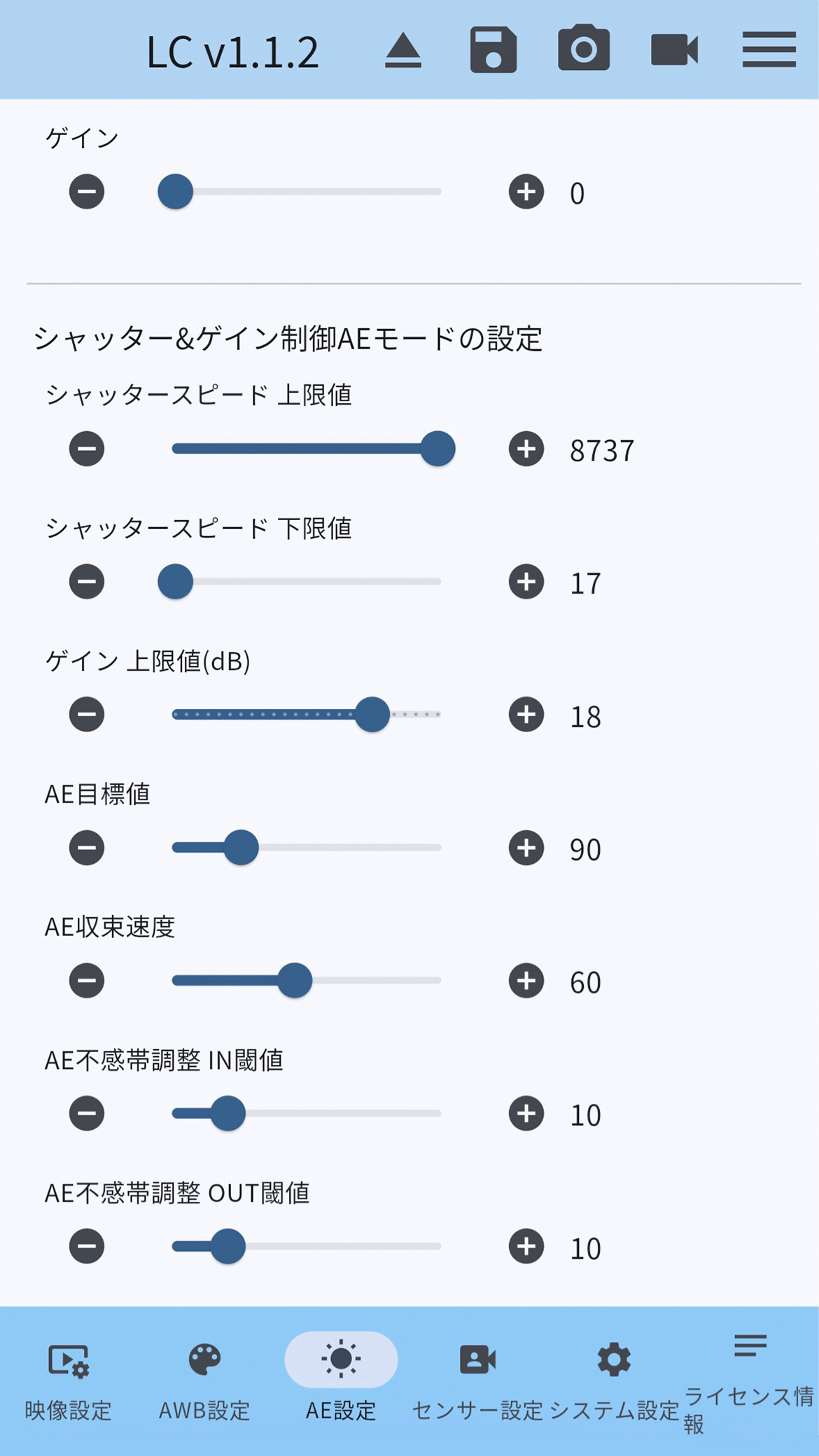

03 / AE
マニュアルまたはシャッター＆ゲイン制御AEモードを選択し、
シャッタースピード、ゲイン、目標値、収束速度を調整します。
| 大項目 | 小項目 | 説明 |
|---|---|---|
| モード設定 | - | 「マニュアルモード」「シャッター＆ゲイン制御AEモード」から動作モードを選択します。 |
| マニュアルモード | シャッタースピード | イメージセンサーの露光時間を表すカウント値を設定します。 262143（0x3FFFF）で1秒、8737で1/30秒に相当します。 |
| ゲイン（dB） | イメージセンサーのアナログゲインを設定します。 値を大きくすると明るくなります。 | |
| シャッター&ゲイン制御AEモード | シャッタースピード上限値 | イメージセンサーの露光時間上限値を設定します。 |
| シャッタースピード下限値 | イメージセンサーの露光時間下限値を設定します。 | |
| ゲイン上限値（dB） | イメージセンサーのアナログゲイン上限値を設定します。 値を大きくすると明るくなりますが、ノイズが増えやすくなります。 | |
| AE目標値 | AEが目標とする明るさを設定します。 値を大きくすると映像が明るくなり、小さくすると暗くなります。 | |
| AE収束速度（フレーム） | AEの明るさ調整速度を設定します。 値を大きくするとゆっくり調整し、小さくすると速く調整します。 | |
| AE不感帯調整 IN閾値（％） | AE調整を停止する閾値を設定します。 | |
| AE不感帯調整 OUT閾値（％） | AE調整を再開する閾値を設定します。 |

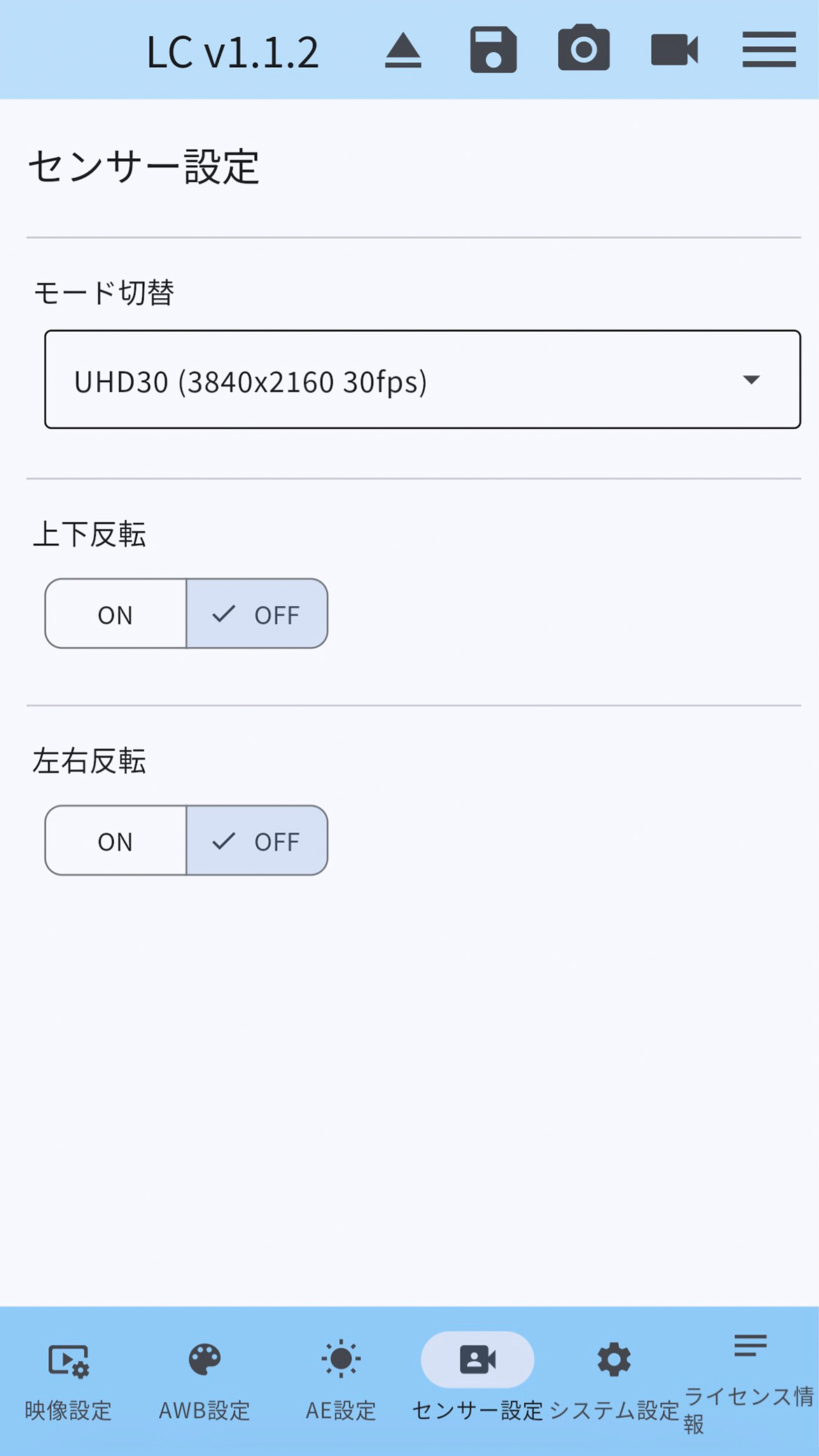

04 / SENSOR
撮影時の解像度とフレームレートを選択し、必要に応じて映像の上下・左右を反転します。
| 大項目 | 小項目 | 説明 |
|---|---|---|
| モード切替 | - | 解像度とフレームレートを切り替えます。 4K（15/30fps）、1080p binning（15/30fps）に対応しています。 |
| 上下反転 | ON／OFF | 映像の上下を入れ替えて表示します。 |
| 左右反転 | ON／OFF | 映像の左右を入れ替えて表示します。 |
